Doorbuiging van balklagen: zo bereken en beperk je hem veilig

De maximale doorbuiging van een vrij opgelegde balk bereken je met δ = 5qL⁴ / (384EI), waarbij I = b·h³/12 voor een rechthoekige doorsnede. De uitkomst beschrijft alleen de elastische vervorming binnen dit vereenvoudigde model; L/360 is geen algemene normgrens. Laat toepasselijke bruikbaarheidscriteria, belastingen en de werkelijke constructie afzonderlijk beoordelen. Gebruik een rekentool voor een snelle oriëntatie en schakel bij twijfel of een vergunningsaanvraag altijd een constructeur in.

Kort samengevat:

• Bij veranderingen aan de draagstructuur of belasting is een constructieberekening noodzakelijk, vooral bij het verwijderen van dragende muren of het plaatsen van dakkapellen.
• De doorbuiging van houten balklagen is vaak de beperkende factor, doordat hout sneller onder elasticiteit vervormt dan bezwijkt, wat leidt tot overlast en schade.
• De formule voor een vrij opgelegde balk met gelijke verdeling belasting is δ = 5qL⁴ / (384EI), waarbij hoogte, overspanning en materiaalkeuze grote invloed hebben op de doorbuiging.
• Een algemene L/n-verhouding is geen volledige normtoets. Laat de toepasselijke criteria voor nieuwbouw, bestaande bouw of verbouw bepalen aan de hand van het Bbl en de relevante normen.
• Een visuele keuring en een constructieberekening hebben verschillende doelen. Voor de constructieve beoordeling kunnen een constructeur, dossieronderzoek en berekeningen nodig zijn.

Inhoudsopgave

• Wat is balklagen doorbuiging en waarom is het iets anders dan draagkracht
• Wanneer moet je de doorbuiging van een balklaag berekenen
• Hoe bereken je doorbuiging van een balk stap voor stap
• Hoeveel doorbuiging is acceptabel volgens de Nederlandse normen
• Hoe beperk je te grote doorbuiging in een balklaag
• Kun je doorbuiging zelf berekenen met een online tool
• Wanneer schakel je een constructeur in voor doorbuiging van balklagen
• Zeker weten of je balklaag voldoet: laat het narekenen
• Belangrijkste normen en tools voor verder lezen
• Bronnen
• Veelgestelde vragen

Wat is balklagen doorbuiging en waarom is het iets anders dan draagkracht

Doorbuiging is de verticale doorzakking van een balk onder belasting, uitgedrukt in millimeters ten opzichte van de oorspronkelijke, rechte stand. Het is geen bezwijkverschijnsel op zich, maar een bruikbaarheidsprobleem: de vloer voelt zacht aan, tegels scheuren, deuren gaan klemmen en op de langere termijn kunnen scheidingswanden barsten. Een balk kan ruim voldoen aan de sterkte-eis en toch onacceptabel doorbuigen, want sterkte en bruikbaarheid zijn twee aparte toetsen in de constructieve berekening. Dat onderscheid verklaart waarom een balk die volgens de rekenregels “sterk genoeg” is, in de praktijk toch als hinderlijk verend wordt ervaren.

Bij houten balklagen is bruikbaarheid vaak de bepalende factor, niet de sterkte. Dat komt doordat hout een relatief lage elasticiteitsmodulus heeft vergeleken met staal of beton, waardoor doorbuiging sneller de overhand krijgt dan bezwijken door overbelasting.

Praktische gevolgen van te grote doorbuiging zijn onder meer:

• Scheurvorming in stucwerk, tegelvloeren en gipsplaten wanden.
• Voelbare vloertrillingen bij lopen, wat als onprettig en zelfs onveilig overkomt.
• Klemmende deuren en ramen door scheefstand van kozijnen.
• Versnelde slijtage van afwerklagen door herhaalde beweging.

Wanneer moet je de doorbuiging van een balklaag berekenen

Niet elke verbouwing vraagt om een volledige berekening, maar een aantal situaties maakt dat onvermijdelijk. Een berekening is nodig zodra je iets verandert aan de dragende structuur of aan de belasting die daarop rust.

1. Je verwijdert een dragende muur en vervangt die door een stalenligger of houten balk: de nieuwe overspanning moet zowel sterkte als doorbuiging aankunnen.
2. Je verzwaart het gebruik van een ruimte, bijvoorbeeld door een badkamer, een zwaar aanrechtblad of opslag op een zolder die daar niet voor was berekend.
3. Je plaatst een dakkapel of dakopbouw, waardoor bestaande daksporen of gordingen een grotere last dragen.
4. De functie van een ruimte verandert, zoals een zolder die woonruimte wordt in plaats van bergruimte.
5. Je vraagt een omgevingsvergunning aan: de gemeente verlangt dan meestal een onderbouwde constructieve berekening.

Voor elke berekening heb je dezelfde basisgegevens nodig: de overspanning L, de belasting q (verdeeld) of P (puntlast), de doorsnede b×h van de balk, het materiaal met bijbehorende elasticiteitsmodulus E, en de opleggingsconditie (vrij opgelegd of ingeklemd). Ontbreekt een van deze gegevens, dan is elke uitkomst giswerk. Voor een eerste oriëntatie volstaat een rekentool; zodra het om een vergunning, verzekeringskwestie of een complexe combinatie van lasten gaat, is een constructieberekening door een erkend bureau de enige betrouwbare route.

Hoe bereken je doorbuiging van een balk stap voor stap

Voor een vrij opgelegde balk met een gelijkmatig verdeelde last geldt de formule δ = 5qL⁴ / (384EI). Bij een ingeklemde balk (aan beide zijden vast ingespannen) daalt de doorbuiging fors, tot ongeveer een vijfde van de vrij opgelegde waarde, omdat de inklemming een deel van het moment opvangt. Voor een puntlast in het midden van de overspanning gebruik je δ = PL³ / (48EI). Het traagheidsmoment I van een rechthoekige doorsnede volgt uit I = b·h³/12, met b de breedte en h de hoogte van de balk.

Een rekenvoorbeeld maakt dit concreet. Neem een houten balk met een overspanning L van 4.000 mm, een gelijkmatig verdeelde belasting q van 4 N/mm (uitsluitend een gekozen rekenaanname; geen standaard vloerbelasting), een doorsnede van b = 63 mm en h = 220 mm, en een aangenomen elasticiteitsmodulus E van 11.000 N/mm². Deze waarde moet voor een echte constructie passen bij de vastgestelde houtkwaliteit.

Met deze aannames volgt circa 21,7 mm elastische doorbuiging; L/360 is circa 11,1 mm. Dat verschil is geen volledige normtoets en zegt niet zelfstandig of een bestaande balklaag veilig is. Het voorbeeld omvat geen vaststelling van houtkwaliteit, kruip, verbindingen, opleggingen of toepasselijke belastingcombinaties. Laat een constructeur de werkelijke situatie en eventuele maatregelen beoordelen.

Maak onderscheid tussen de sterkteberekening en de vervormingsberekening. Bij hout speelt de factor kdef een rol bij kruip en langetermijnvervorming. kmod en de materiaalfactor γM horen bij de bepaling van ontwerpsterkte en zijn geen algemene vermenigvuldigingsfactoren voor de elastische doorbuiging. De Eurocode 5-toelichting op het JRC-portaal licht dit onderscheid toe. Een constructeur beoordeelt daarnaast belastingcombinaties, houtkwaliteit, verbindingen en opleggingen.

Hoeveel doorbuiging is acceptabel volgens de Nederlandse normen

Een balk mag nooit onbeperkt doorbuigen, maar de exacte grens hangt af van de toepassing. In de praktijk werk je met de verhouding L/n, waarbij L de overspanning is en n een factor die per situatie verschilt.

• Beoordeel de directe vervorming en de vervorming op langere termijn afzonderlijk.
• Controleer de invloed op afwerking, scheidingswanden, trillingen en het gebruik van de vloer.
• Bij daken kunnen ook waterafvoer en aansluitingen van belang zijn. Kies criteria op basis van de werkelijke toepassing.

Een verhouding zoals L/360 is geen algemene wettelijke grens voor iedere vloer. De passende bruikbaarheidstoets hangt onder meer af van de constructie, belasting, afwerking en toepasselijke normen. Het Besluit bouwwerken leefomgeving (Bbl) onderscheidt bestaande bouw, nieuwbouw en verbouw. NEN licht toe dat voor constructieve veiligheid van bestaande bouw en verbouw NEN 8700 en voor belastingen NEN 8701 in samenhang met de Eurocodes worden gebruikt. Laat een constructeur de toepasselijke eisen en benodigde berekeningen voor uw situatie bepalen. Een rekenuitkomst of normvermelding bepaalt niet zelfstandig de juridische uitkomst van een geschil.

Hoe beperk je te grote doorbuiging in een balklaag

De hoogte van een balk heeft veel meer invloed op de doorbuiging dan de breedte, simpelweg omdat het traagheidsmoment I toeneemt met de derde macht van de hoogte. Dat maakt hoogte de meest efficiënte hefboom bij het oplossen van doorbuigingsproblemen.

Andere effectieve ingrepen zijn:

• Een tussensteun plaatsen, waardoor de overspanning L kleiner wordt. Omdat L in de vierde macht in de formule staat, halveert een overspanning de doorbuiging tot een fractie van de oorspronkelijke waarde.
• Een extra ligger toevoegen, in staal of hout, naast of onder de bestaande balk om de belasting te verdelen.
• De balklaag verstijven met plaatmateriaal, zoals underlayment of OSB, dat de balken onderling laat samenwerken.
• De belasting verminderen door lichtere afwerkvloeren of het herverdelen van zware installaties.

Houd bij houten balken ook rekening met vocht. Vochtig hout is minder stijf en kruip draagt bij aan langetermijnvervorming; daarbij speelt de factor kdef een rol. Signalen van te hoog houtvocht, zoals beschreven in de gids over gebreken aan houten constructies, verdienen aandacht voordat je een definitieve maatregel kiest.

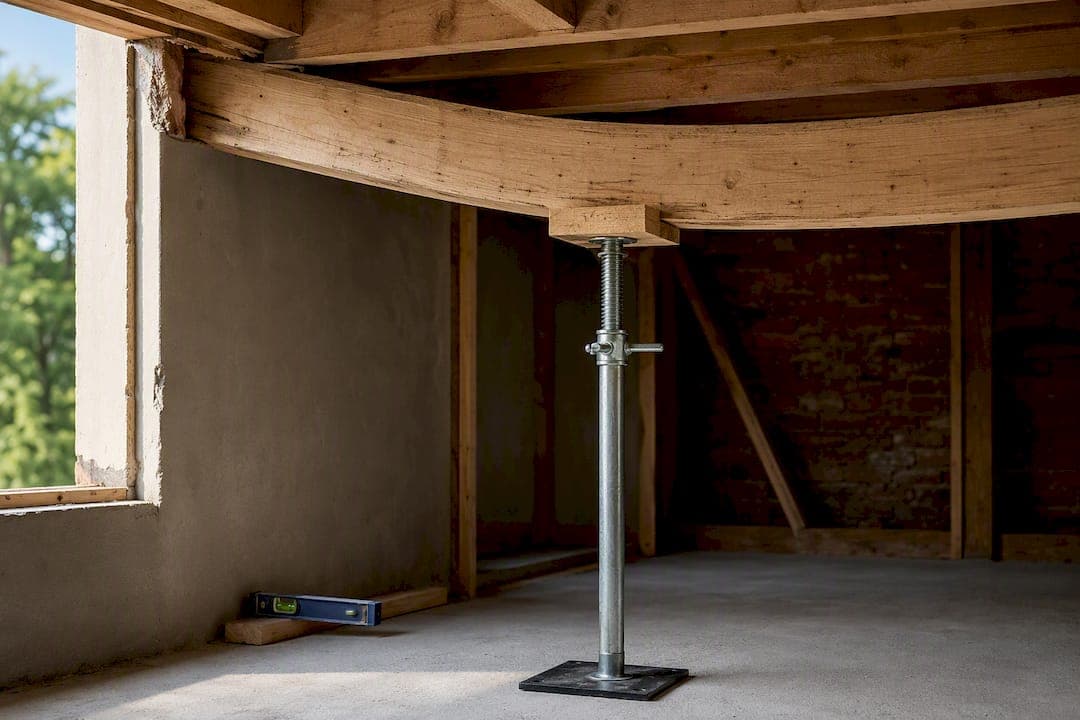

Plaats niet op eigen initiatief stutten en wijzig geen dragende delen. Tijdelijke ondersteuning moet worden beoordeeld op onder meer belastingafdracht, de onderliggende constructie en de uitvoering. Laat een constructeur bepalen of en hoe ondersteuning nodig is. Bij plotselinge doorzakking of duidelijke verergering: houd personen weg van de betreffende zone en laat de situatie met spoed beoordelen.

Kun je doorbuiging zelf berekenen met een online tool

Online rekentools vragen doorgaans om overspanning L, belasting q of P, elasticiteitsmodulus E en de doorsnede van de balk, en geven direct een indicatie van de doorbuiging en de benodigde minimale hoogte. Ze zijn gebaseerd op de klassieke Euler-Bernoulli-balktheorie en zijn nuttig voor een eerste, snelle check.

• Controleer of de tool rekening houdt met kruip, belastingcombinaties en toepasselijke vervormingscriteria. Een vereenvoudigde elastische uitkomst is geen volledige normtoets.
• Ze negeren vaak de verstijvende werking van beplanking of vloerdelen op de balklaag.
• Ze gaan uit van vereenvoudigde opleggingscondities, terwijl de werkelijke situatie complexer kan zijn.

Gebruik zo’n tool als eerste stap, niet als eindpunt. Bij twijfel, een vergunning of een verzekeringskwestie is een erkende constructeur de enige juiste vervolgstap.

Wanneer schakel je een constructeur in voor doorbuiging van balklagen

Schakel direct een constructeur in bij een omgevingsvergunning, zichtbare scheurvorming of doorzakking, overspanningen die de typische grenzen van standaardbalken overschrijden, of wanneer een verzekeraar een onderbouwd rapport eist. Er zijn bureaus die landelijke diensten leveren en rapportages binnen enkele werkdagen opleveren, vaak inclusief spoedopties. Een gedegen bouwkundig onderzoek brengt de werkelijke staat van je balklaag in kaart voordat je zelf verder rekent of bouwt.

— Johan

Zeker weten of je balklaag voldoet: laat het narekenen

Een rekentool geeft je een eerste indruk, maar geen garantie. Een bouwkundig bureau kan een onafhankelijke beoordeling van je balklaag verzorgen, inclusief hersteladvies en een kostenraming, zonder dat je zelf de Eurocode-correcties hoeft uit te zoeken.

Bij het verwijderen van een dragende muur, een dakopbouw of twijfel over een doorbuigende balklaag kan gericht constructief onderzoek met berekeningen nodig zijn. Een visuele bouwkundige keuring kan zichtbare signalen en beperkingen vastleggen, maar vervangt geen constructieberekening en garandeert geen constructieve veiligheid. Bespreek vooraf de onderzoeksvraag, benodigde deskundigheid, toegang en beschikbare tekeningen. Kosten en planning volgen uit de afgesproken opdracht; een tarief voor een algemene woningkeuring is geen tarief voor constructief onderzoek. Neem contact op om de passende onderzoeksvorm te bespreken.

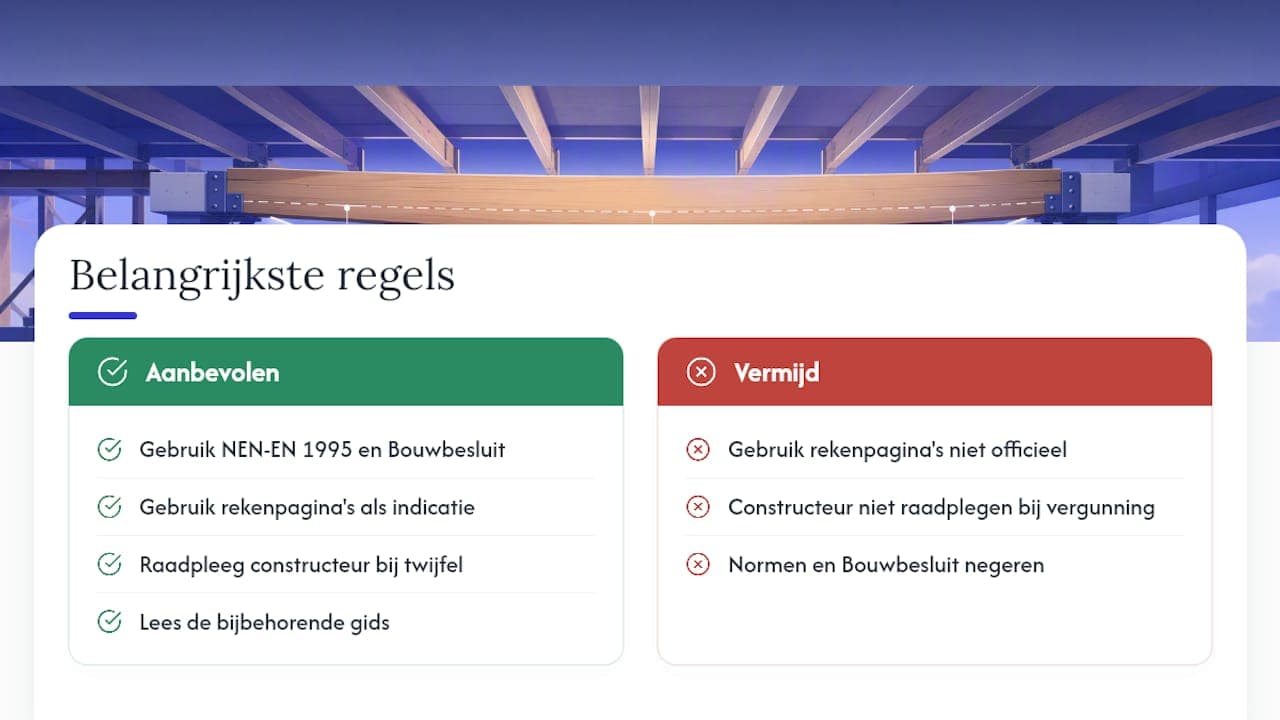

Belangrijkste normen en tools voor verder lezen

Gebruik voor het actuele wettelijke kader de IPLO-uitleg over het Bbl en voor bestaande bouw en verbouw de NEN-uitleg over de NEN 8700-serie. De JRC-toelichting bij Eurocode 5 biedt achtergrond bij sterkte en vervorming van hout; zij vervangt niet de toepasselijke normtekst en nationale bijlage. De hieronder vermelde oude Bouwbesluitversie is uitsluitend historisch materiaal, geen actuele toetsingsbasis.

Bronnen

• De maximale doorbuiging berekenen
• Doorbuiging Balk Berekenen – Hout & Staal
• Ikbenbint
• Overspanning houten balk berekenen | Draagkracht & doorbuiging
• Bouwbesluit 2012 (integrale versie)

Veelgestelde vragen

Hoe bereken je de doorbuiging van een balk?

Je gebruikt de formule δ = 5qL⁴ / (384EI) voor een vrij opgelegde balk onder gelijkmatig verdeelde belasting, met I = b·h³/12 voor een rechthoekige doorsnede. Gebruik consistente eenheden en passende aannames. Deze elastische berekening is geen volledige toets van de balklaag; daarvoor zijn de werkelijke constructie, belastingcombinaties en toepasselijke criteria nodig.

Waarom buigt mijn houten balk door?

Doorbuiging ontstaat doordat hout onder belasting elastisch vervormt, en bij hout is die vervorming vaak eerder maatgevend dan het bezwijken door overbelasting. Een te kleine hoogte, een te grote overspanning of verhoogde belasting door een verbouwing zijn de meest voorkomende oorzaken.

Wat zijn de formules voor de doorbuiging van een balk?

Voor een vrij opgelegde balk met verdeelde last geldt δ = 5qL⁴ / (384EI), voor een puntlast in het midden δ = PL³ / (48EI). Een ingeklemde balk buigt aanzienlijk minder door dan een vrij opgelegde balk bij gelijke belasting en overspanning.

Hoeveel mag een balk doorbuigen volgens de richtlijnen?

Er is geen algemene L/n-grens die voor iedere balklaag geldt. De toepassing, afwerking, belastingcombinaties en toepasselijke normen bepalen de beoordeling. Voor bestaande bouw en verbouw spelen het Bbl en de NEN 8700-serie in samenhang met de Eurocodes een rol. Laat de passende criteria voor uw situatie bepalen.

Kan ik zelf vaststellen of mijn balklaag voldoet?

Nee. Een rekentool rekent met ingevoerde aannames en stelt de werkelijke houtkwaliteit, belasting en oplegging niet vast. Een visuele keuring kan signalen beschrijven, maar vervangt geen constructief onderzoek of berekening. Laat een constructeur beoordelen welke gegevens en toetsen nodig zijn.
