In Nederland toetst u scheurwijdte in gewapend beton aan NEN‑EN 1992‑1‑1 (Eurocode 2), aangevuld met de Nederlandse Nationale Bijlage. Die bijlage legt de nationale rekenwaarden vast die in de basistekst van de Eurocode nog open zijn gelaten.

De richtwaarden die u in de praktijk het meest tegenkomt:

• X0 en XC1 (droge of permanent droge omgeving): maximaal 0,4 mm
• XC2 tot en met XC4 (vochtig, wisselend natdroog): maximaal 0,3 mm
• XD en XS (chloride uit dooizout of zeewater): maximaal 0,2 mm

Bij zichtbeton of architectonisch beton geldt vaak een strengere eis dan de norm voorschrijft, puur om esthetische redenen. De berekening van de daadwerkelijke scheurwijdte staat in artikel 7.3.4 van de Eurocode, met de formule wk = sr,max · (εsm – εcm). Hoe die formule in de praktijk werkt en waar toetsers vaak struikelen, leest u in de rest van dit artikel.

Belangrijkste inzichten

De scheurwijdte-eis in Nederland volgt uit de milieuklasse en wordt getoetst met de Eurocode-formule wk = sr,max · (εsm – εcm) uit artikel 7.3.4.

Inhoudsopgave

• Scheurwijdte normen en richtwaarden per milieuklasse
• Hoe berekent u scheurwijdte volgens artikel 7.3.4?
• Rekenvoorbeeld en de valkuilen die de uitkomst vertekenen
• Wanneer schakelt u een specialist in voor scheurwijdtetoetsing?
• Veelgestelde vragen over scheurwijdte normen
• Bronnen

Scheurwijdte normen en richtwaarden per milieuklasse

Scheurwijdte is geen losstaand onderwerp in de regelgeving. Drie documenten werken samen: NEN‑EN 1992‑1‑1 stelt de rekenregels op, de Nationale Bijlage vult de nationaal te kiezen parameters in, en NEN‑EN 13670 (uitvoering van betonconstructies) en NEN‑EN 206 / NEN 8005 bepalen welke milieuklasse voor uw constructiedeel geldt. Zonder de juiste milieuklasse kunt u de scheurwijdte-eis niet vaststellen, dus die stap komt altijd eerst.

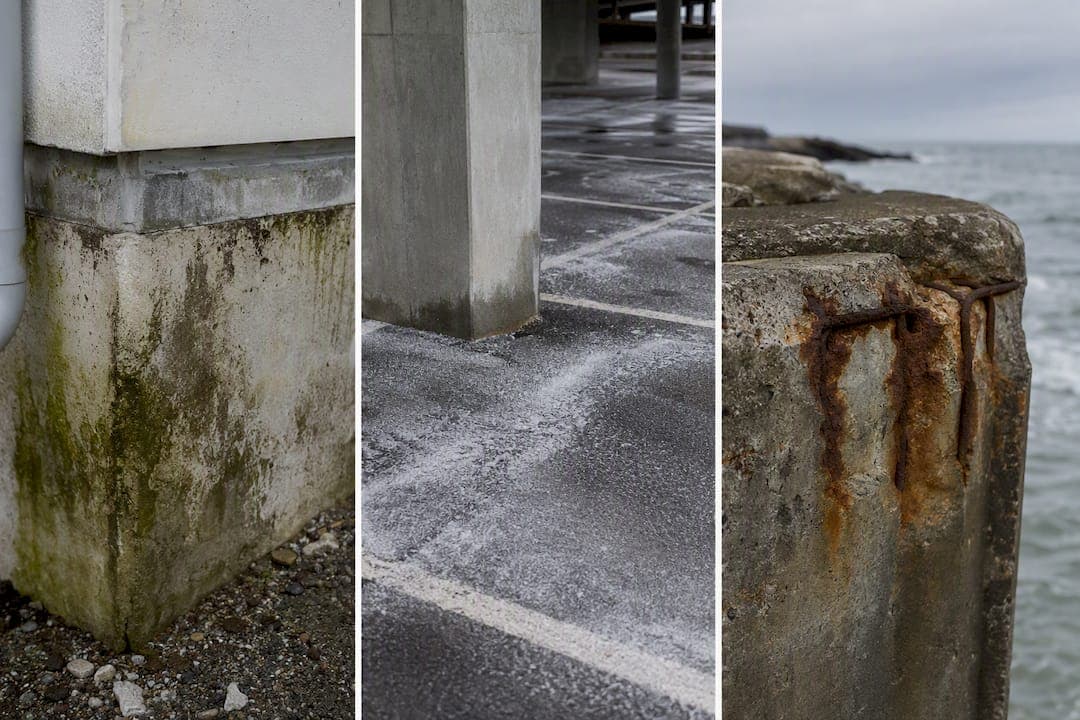

De milieuklasse zegt iets over de agressiviteit van de omgeving waarin het beton staat. Een fundering in droge grond stelt andere eisen dan een parkeerdek dat winters met dooizout in aanraking komt. Bij XD en XS speelt chloride-indringing een directe rol in corrosie van de wapening, en daarom ligt de toelaatbare scheurwijdte daar het laagst. Bij X0 en XC1 is er nauwelijks vochtbelasting, dus mag de scheur breder zijn zonder dat de wapening sneller roest.

Voor de klassen XA (chemische aantasting) en XF (vorst-dooicycli) bestaat geen eigen scheurwijdtewaarde. De eis volgt dan uit de andere, gecombineerde milieuklasse waaraan het constructiedeel ook blootstaat, wat in de praktijk regelmatig tot verwarring leidt bij het opstellen van bestekken.

Bij correcte wapeningskeuze blijft scheurvorming doorgaans beperkt tot enkele tienden van een millimeter, en dat is precies wat de duurzaamheid van de constructie beschermt volgens de toelichting in het Betonlexicon. De richtwaarden uit de tabel zijn dan ook geen esthetisch getal, maar een duurzaamheidsgrens.

Voor de projectpraktijk raden wij aan om de scheurwijdte-eis en de bijbehorende meetmethode al in de projectspecificatie vast te leggen, niet pas bij de oplevering. Dat voorkomt discussie achteraf over wat “acceptabele scheurwijdte” precies betekent voor dat specifieke bouwdeel. Leg tegelijk vast:

• welke milieuklasse per constructiedeel geldt
• welke wk-waarde als grens wordt gehanteerd
• hoe en wanneer wordt gemeten (bij oplevering, na een winterseizoen, of periodiek)
• wie de acceptatiecriteria beoordeelt bij grensgevallen

Hoe berekent u scheurwijdte volgens artikel 7.3.4?

De Eurocode gebruikt voor de scheurwijdteberekening het zogeheten Tension Chord Model: een vereenvoudigde voorstelling van hoe trekkrachten zich verdelen tussen beton en wapening rond een scheur. Daaruit volgt de kernformule uit artikel 7.3.4:

wk = sr,max · (εsm – εcm)

Hierbij is wk de rekenwaarde van de scheurwijdte, sr,max de maximale scheurafstand, en (εsm – εcm) het verschil tussen de gemiddelde rek van de wapening en die van het beton tussen de scheuren.

De praktische bepaling van elke term vraagt aandacht:

1. sr,max volgt uit de wapeningsconfiguratie: staafdiameter (Ø), betondekking © en de wapeningsverhouding ρp,eff. Bij een grotere hartafstand tussen staven dan 5(c + Ø/2) verschuift de formule naar de alternatieve vorm sr,max = 1,3 (h − x), een detail dat bij grofmazige wapening makkelijk wordt vergeten.
2. ρp,eff is de effectieve wapeningsverhouding, berekend als de wapeningsoppervlakte gedeeld door de effectieve trekzone Ac,eff.
3. fct,eff is de effectieve treksterkte van het beton op het moment dat scheurvorming optreedt, vaak lager dan de rekenwaarde bij 28 dagen omdat scheuren al vroeg door krimp of hydratatiewarmte kunnen ontstaan.
4. kt is een factor die afhangt van de belastingduur: 0,6 voor kortdurende belasting, 0,4 voor langdurige belasting.
5. Es is de elasticiteitsmodulus van het wapeningsstaal, standaard 200.000 N/mm².

De effectieve trekzone hc,eff bepaalt u als het kleinste van 2,5(h − d) of h/2, waarbij h de doorsnedehoogte is en d de hart-op-hart afstand van de wapening tot de drukzijde. Dit lijkt een rekenkundige formaliteit, maar is in de praktijk vaak de bron van de grootste discrepanties tussen berekeningen, zeker bij dikke doorsnedes.

Voor de belastingcombinatie gebruikt u meestal de quasi-permanente lastcombinatie, omdat scheurwijdte een gebruiksgrenstoestand betreft die op lange termijn optreedt. Bij tijdelijke situaties, zoals tijdens de uitvoeringsfase, kan de frequente combinatie relevanter zijn.

Pro-tip: Controleer bij elke berekening of de wapening daadwerkelijk binnen Ac,eff valt. Bij grote betondekking (denk aan waterdichte kelderwanden) kan de effectieve trekzone zo klein worden dat de wapening er per definitie buiten valt, waardoor de standaardformule niet meer werkt zoals bedoeld.

Rekenvoorbeeld en de valkuilen die de uitkomst vertekenen

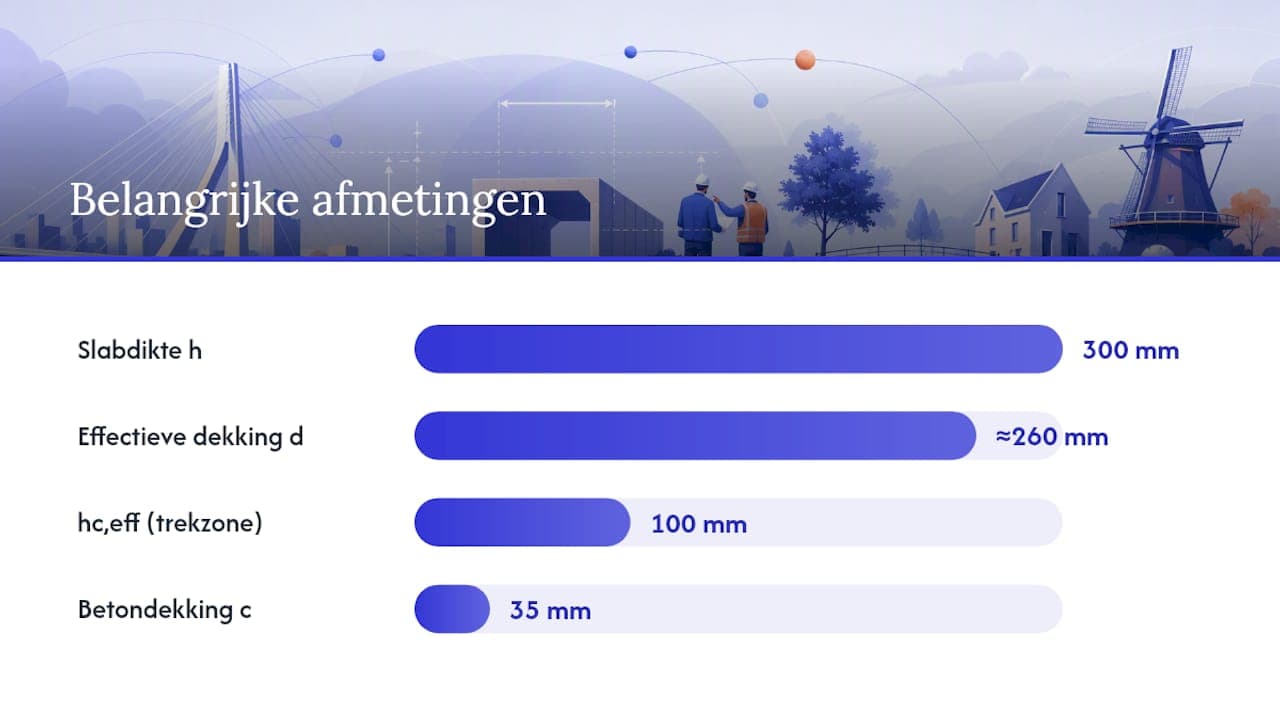

Neem een gewapend-betonnen vloer met dikte h = 300 mm, betondekking c = 35 mm, wapening Ø16 op 150 mm hart-op-hart, en milieuklasse XC3 (richtwaarde 0,3 mm). Zo werkt de toetsing in de praktijk:

1. Bepaal eerst de effectieve trekzone: hc,eff = min(2,5 × (300 − d), 300/2). Met d ≈ 260 mm komt dit uit op ongeveer 100 mm, dus hc,eff = 100 mm.
2. Bereken ρp,eff als de wapeningsoppervlakte per meter breedte gedeeld door hc,eff × 1000 mm.
3. Vul fct,eff in op basis van de betonsterkteklasse, en houd rekening met vroege scheurvorming door hydratatiewarmte als dat relevant is.
4. Bepaal sr,max met de standaardformule of, bij grote hartafstand, met sr,max = 1,3 (h − x).
5. Bereken (εsm – εcm) op basis van de spanning σs onder de quasi-permanente last.
6. Vermenigvuldig sr,max met (εsm – εcm) voor de uiteindelijke wk.

In vergelijkbare praktijkcasussen komen berekeningen met verschillende, redelijke aannames uit op wk-waarden die rond 0,14 mm gemiddeld liggen, maar met aanzienlijke spreiding tussen methoden, zo laten SBRCURnet-casussen zien. Die spreiding zit meestal in drie punten:

• De keuze van hc,eff: een iets andere aanname over de effectieve zone kan de wk-uitkomst met tientallen procenten laten verschuiven.
• De reductiefactor voor fct,eff: sommige rekenaars nemen de volledige 28-dagen treksterkte, anderen corrigeren voor vroege scheurvorming.
• De inschatting van opgelegde vervorming door krimp: dit element wordt in vereenvoudigde handberekeningen vaak onderschat of helemaal genegeerd.

In sommige gevallen lopen rekenresultaten met een factor twee uiteen, puur door verschillen in deze aannames. Dat is geen reden om de Eurocode-methode te wantrouwen, maar wel een reden om aannames altijd te documenteren.

De eenvoudige Eurocode-benadering volstaat voor de meeste standaardconstructies: vloeren, wanden en balken met reguliere belasting en normale wapeningsconfiguraties. Bij complexe belastingcombinaties, verhardingssimulaties of constructies met ongewone geometrie raden specialisten aan om over te stappen op eindige-elementenmethoden, omdat vereenvoudigde modellen dan onvoldoende inzicht geven in de werkelijke spanningsverdeling.

Bij de uitvoering zelf loont het om te controleren of de daadwerkelijke betondekking overeenkomt met de ontwerpwaarde, en of de wapening op de juiste hart-op-hart afstand is aangebracht. Kleine uitvoeringsafwijkingen hebben op de scheurwijdte vaak meer invloed dan een half procent verschil in rekenmethode.

Wanneer schakelt u een specialist in voor scheurwijdtetoetsing?

Sommige situaties vragen om meer dan een handberekening. Denk aan onverklaarde waterlekkage bij een kelderwand, een project met strenge waterdichtheidseisen, een doorsnede met ongewoon grote betondekking, of een wapeningsconfiguratie die buiten de standaard Eurocode-aannames valt. In die gevallen kan een bouwkundig onderzoek van Schippers-bouwconsult uitwijzen of scheurvorming binnen de norm blijft of dat er daadwerkelijk een probleem speelt.

Voor een doeltreffende toetsing hebben wij minimaal nodig:

• de werktekeningen en wapeningstekeningen van het betreffende constructiedeel
• het toegepaste betonmengsel en de sterkteklasse
• de relevante lastcombinaties uit de constructieve berekening
• uitvoeringsgegevens, zoals betondekking en stortdatum, indien beschikbaar

Schippers-bouwconsult voert sinds 1999 onafhankelijke, NHG-geschikte keuringen uit en levert rapportages doorgaans binnen vijf werkdagen, met spoedopties waar nodig. Dat betekent dat u bij twijfel snel duidelijkheid krijgt, zonder weken te wachten op een oordeel.

Waarom onafhankelijke toetsing het verschil maakt

Scheurwijdte lijkt op papier een zuivere rekenkwestie, maar in de praktijk hangt de uitkomst af van keuzes die niet altijd expliciet worden gemaakt: welke effectieve zone u aanhoudt, welke reductie op de treksterkte u toepast, hoe u opgelegde vervorming meeneemt. Wij zien in de praktijk regelmatig dat twee rekenaars met dezelfde tekeningen tot verschillende conclusies komen, simpelweg omdat de aannames niet zijn vastgelegd. Wie twijfelt over een scheurpatroon, doet er goed aan een onafhankelijke partij te laten meekijken voordat een discussie over aansprakelijkheid ontstaat.

Veelgestelde vragen over scheurwijdte normen

Welke norm bepaalt de maximale scheurwijdte in Nederland?
NEN‑EN 1992‑1‑1 (Eurocode 2) samen met de Nederlandse Nationale Bijlage. De bijlage vult de nationaal te kiezen parameters in die de basistekst van de Eurocode openlaat.

Wat is de acceptabele scheurwijdte bij een fundering in droge grond?
Bij milieuklasse X0 of XC1 geldt doorgaans een richtwaarde van 0,4 mm. Dat is de ruimste marge binnen de Nederlandse richtlijnen, omdat er weinig vochtbelasting is.

Hoe meet u scheurwijdte in de praktijk?
Met een scheurwijdtemeter of vergelijkbaar meetinstrument dat de breedte in millimeters aflest op het betonoppervlak. Leg de meetmethode en het acceptatiecriterium vooraf vast in de projectspecificatie, zodat er bij oplevering geen discussie ontstaat.

Verschilt een tell-tale van een digitale scheurmeter in nauwkeurigheid?
Een tell-tale (een simpel meetplaatje over de scheur) toont vooral of een scheur nog beweegt, terwijl een digitale scheurmeter de exacte breedte in millimeters vastlegt. Voor toetsing aan de norm heeft u de exacte waarde nodig, dus is een digitale meting meestal geschikter dan alleen een tell-tale.

Geldt bij zichtbeton een strengere scheurwijdte-eis?
Ja, bij architectonisch beton of zichtbeton wordt vaak een strengere eis gehanteerd dan de norm vereist, puur om esthetische redenen. Leg deze eis expliciet vast in het bestek, omdat de Eurocode zelf geen esthetische grens voorschrijft.

Wanneer is een eenvoudige handberekening niet meer voldoende?
Bij grote betondekking, complexe belastingcombinaties of ongewone wapeningsconfiguraties kan de standaard Eurocode-benadering tekortschieten. In die gevallen is een eindige-elementenanalyse of een onafhankelijke toetsing door een specialist aan te raden.
