Beoordeling van vloeraftekening en scheurvorming bij een aanbouw
Na de bouw van een aanbouw ontstond discussie over een plaatselijk omhoogkomende vloer en scheuren in de aansluitingen van wanden en plafond. Een eerdere beoordeling bracht de schade in verband met zetting en achtergebleven funderingsstroken. Schippers Bouwconsult onderzocht of het schadebeeld en de uitvoeringsinformatie die verklaring ondersteunden.
Aanleiding en onderzoeksvraag
De aanleiding en de onderzoeksvraag
De bewoners meldden na oplevering plaatselijke onregelmatigheden in de PVC-vloer en scheurvorming bij de overgang tussen bestaande woning en aanbouw. In het geschil speelde de veronderstelling dat oude funderingsstroken de nieuwe vloer plaatselijk omhoogdrukten. De uitvoerende partij betwistte onderdelen van die verklaring en vroeg om een beoordeling van de oorzaak en van het eerdere deskundigenrapport.
De opdracht betrof onder meer de vraag of daadwerkelijk sprake was van verzakking, welke betekenis de vloeropbouw had en hoe de aangeleverde ontwerpdetails zich verhielden tot de uitvoering. Het onderzoek onderscheidt daarom het gemelde schadebeeld, de veronderstelde oorzaak en de constructieve informatie.
Onderzoek en werkwijze
Onderzoek en beschikbare stukken

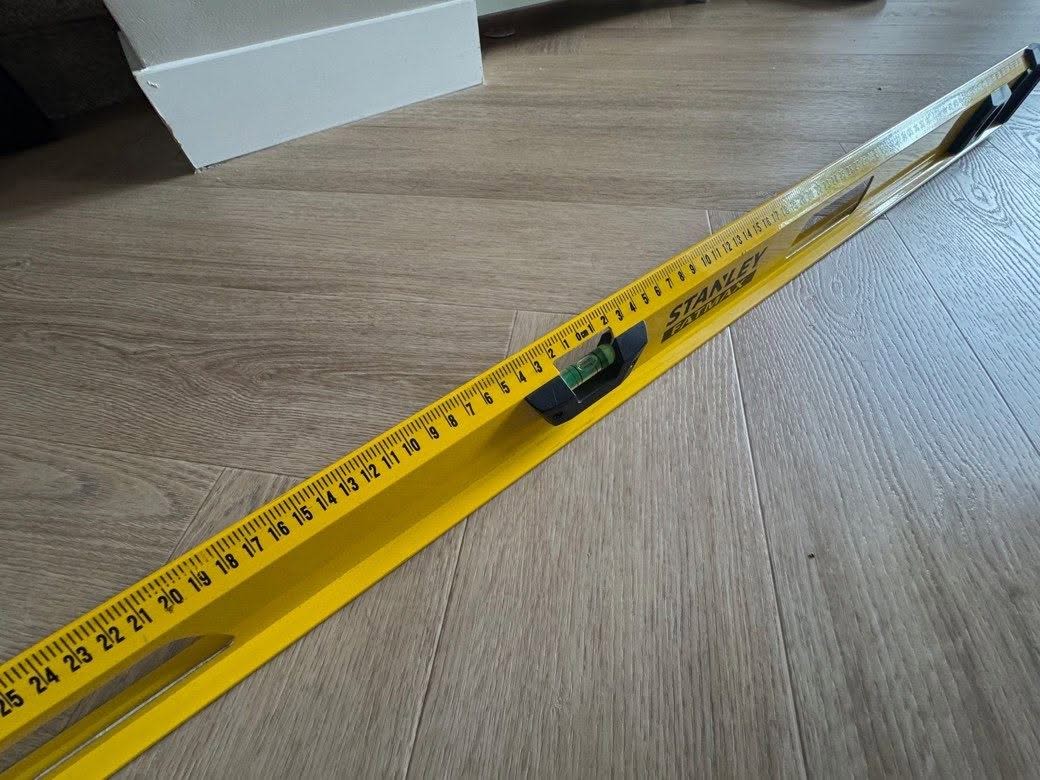

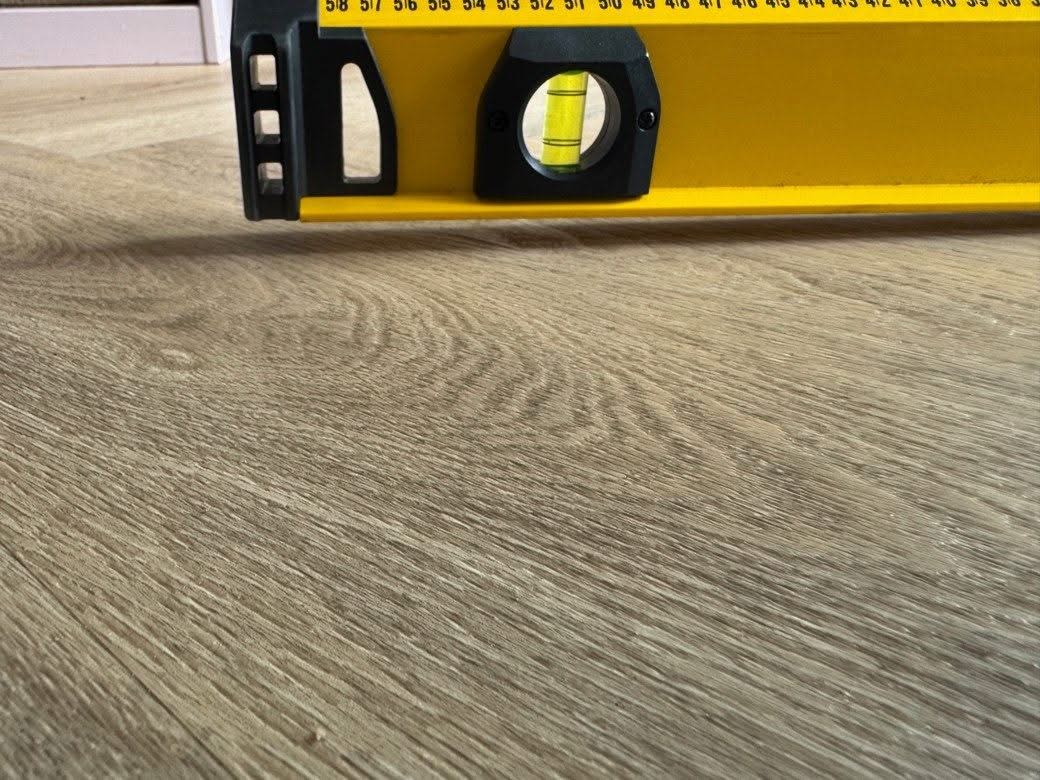

De locatie is tijdens een bouwkundige inspectie bezocht. De deskundigen beoordeelden bouwkundige tekeningen, uitvoeringsfoto’s, een eerdere constructieve opname, correspondentie en het beschikbare bodemprofiel. Het fotoblad van de inspectie documenteert de vloeraftekening, scheuren en plaatselijke controles met een waterpas.

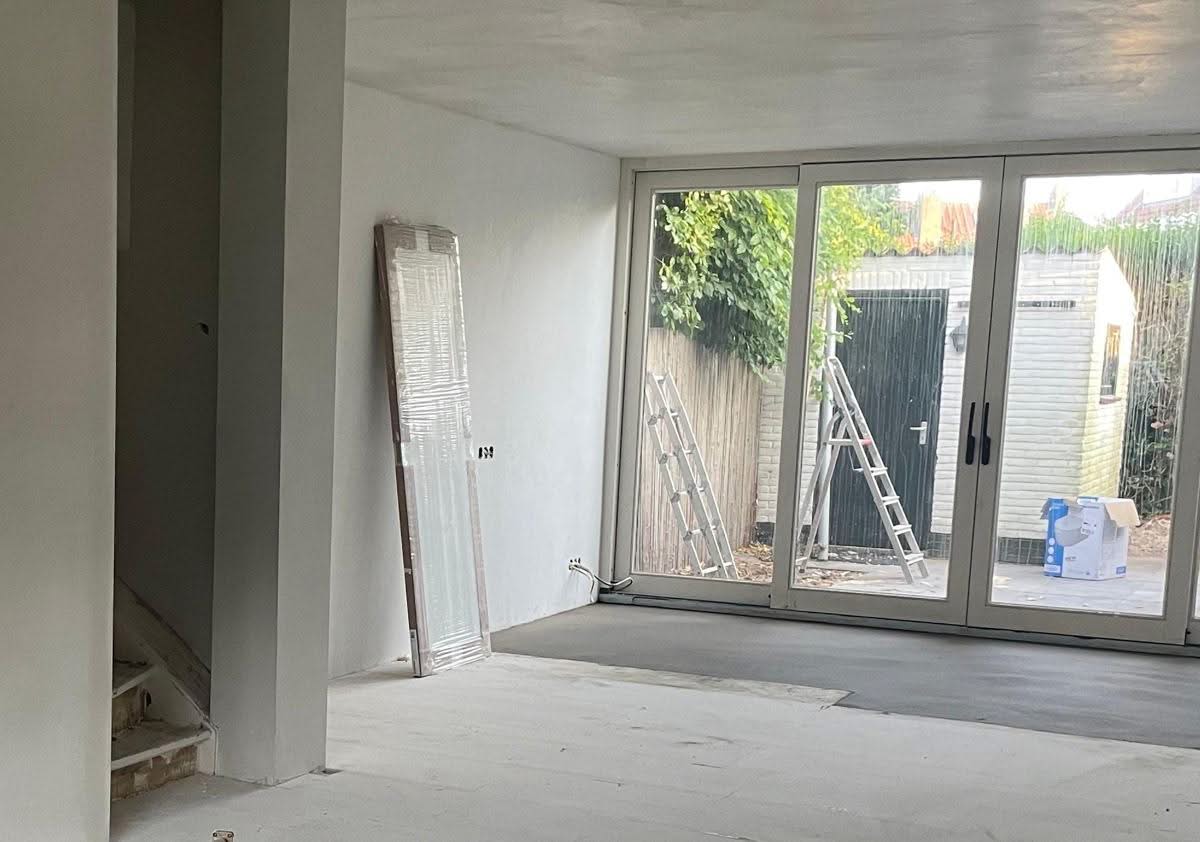

Bij de analyse is ook gekeken naar foto’s van de ondervloer van vóór het leggen van de PVC-afwerking. Die tijdsvolgorde is relevant: een onregelmatige overgang die toen al zichtbaar was, heeft een andere bewijswaarde dan een foto die uitsluitend de latere afwerking toont.
Bevindingen en aandachtspunten
Oude aanbouwfundering en bestaande achtergevel

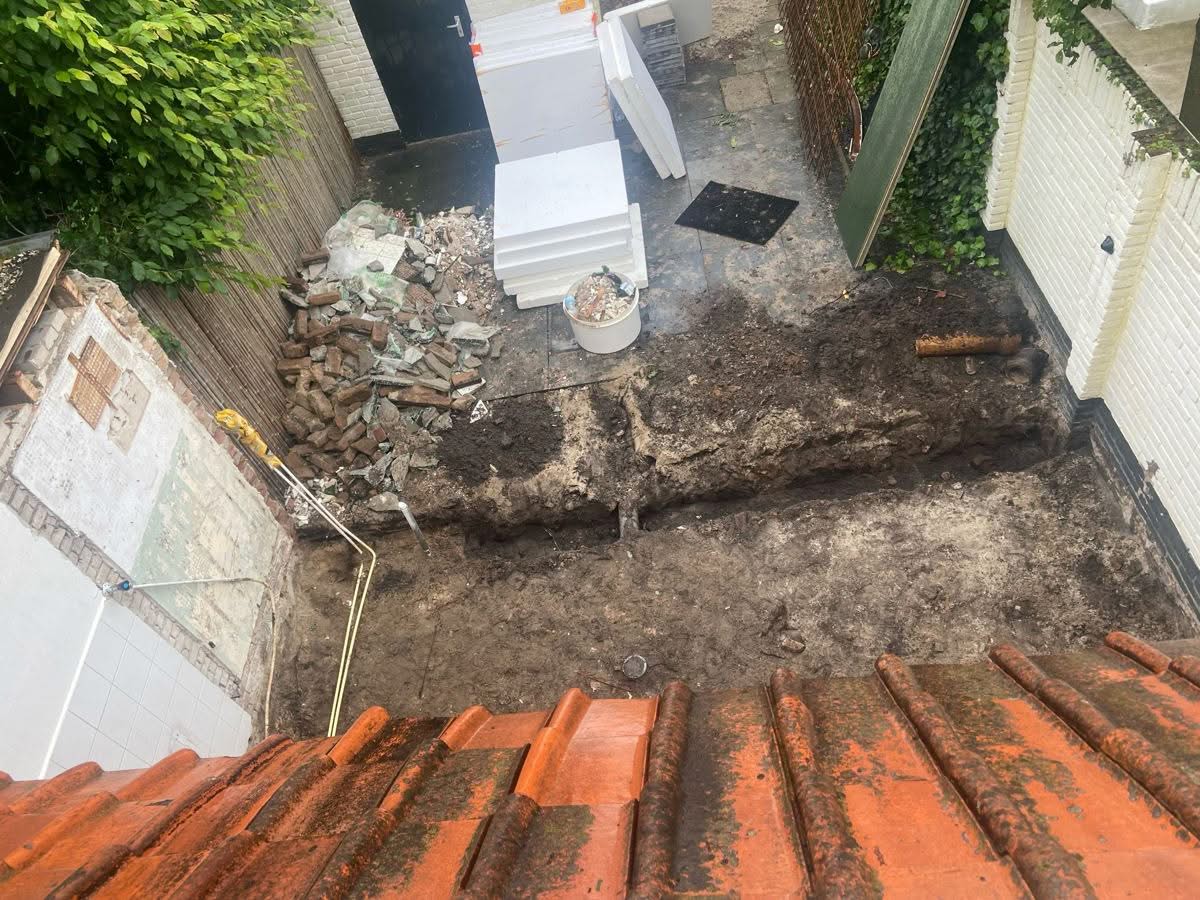

Het rapport maakt onderscheid tussen de fundering van de oude aanbouw en de fundering onder de bestaande achtergevel van de woning. Volgens de beoordeelde uitvoeringsfoto’s waren de oude aanbouwstroken verwijderd. De bestaande achtergevelfundering was behouden omdat het wegnemen daarvan de bestaande woningconstructie zou raken.
De gedachte dat achtergebleven aanbouwstroken de vloer plaatselijk omhoogdrukten, werd door de deskundigen daarom niet gevolgd. Dit onderscheid tussen verschillende funderingsdelen is essentieel: het bewaren van een fundering onder een bestaande gevel is niet hetzelfde als het laten zitten van de funderingsstroken van een gesloopte aanbouw.
De overgang tussen houten en betonnen vloer
De bestaande woning had een houten vloer, waarop een aanvullende droge vloeropbouw was aangebracht. De aanbouw had een betonnen vloer met een zandcementdekvloer. Beide constructies verschillen in stijfheid en in de wijze waarop zij op vocht, temperatuur en belasting reageren.

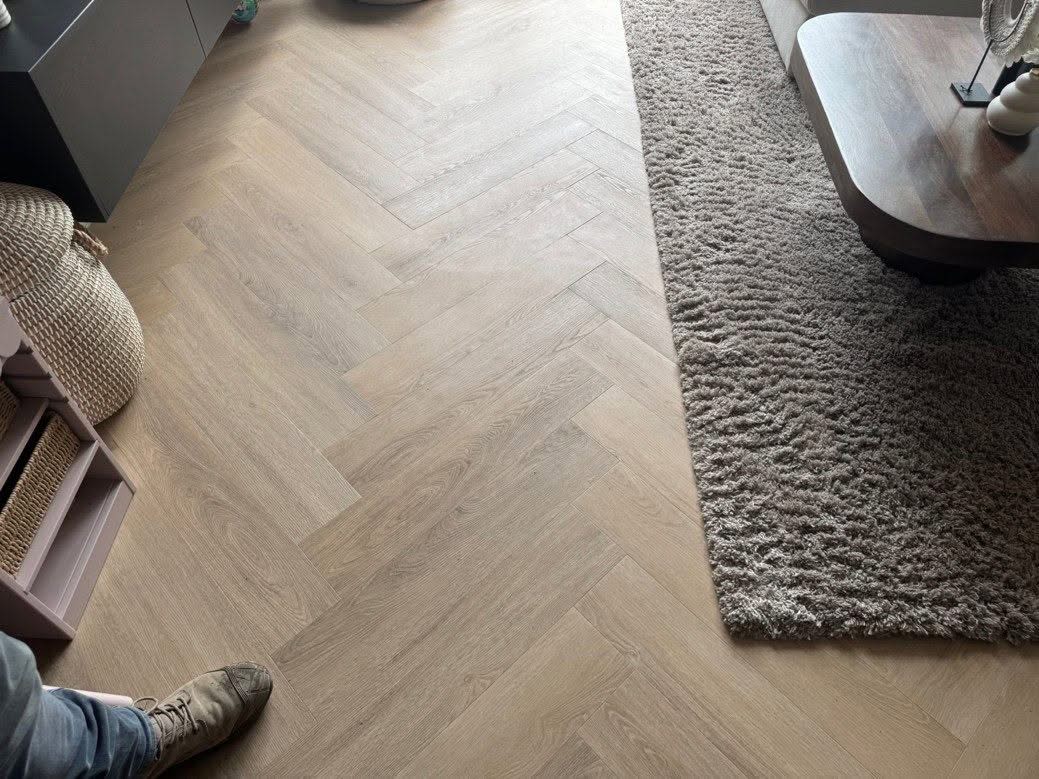

De voorafgaande foto’s lieten bij de overgang al een kleine hoogteafwijking, een scheur en onvoldoende vlakke aansluiting zien. De deskundigen brengen de lokale aftekening in de PVC-afwerking daarmee in verband. Het beschreven plaatselijke schadebeeld paste volgens hun beoordeling minder goed bij een verzakking van de gehele aanbouw.
Waarom het schadepatroon van belang was
De rapportage wijst erop dat een algemene verplaatsing van de aanbouw doorgaans over een groter deel van de overgang herkenbare vervormingen zou moeten opleveren. In deze casus concentreerde het vloerverschijnsel zich juist op geïsoleerde posities. Ook werd beoordeeld of het aannemelijk was dat de beschreven gewapende betonvloer op zand op die zeer lokale wijze zou opbollen.
De conclusie van de deskundigen is dat de onderzochte gebreken niet konden worden toegeschreven aan zetting van de nieuwe aanbouw of aan achtergebleven oude aanbouwstroken. Een marginale beweging is niet absoluut uitgesloten, maar vormde volgens het rapport geen passende verklaring voor het onderzochte patroon.
Scheurvorming in stucwerk en aansluitingen

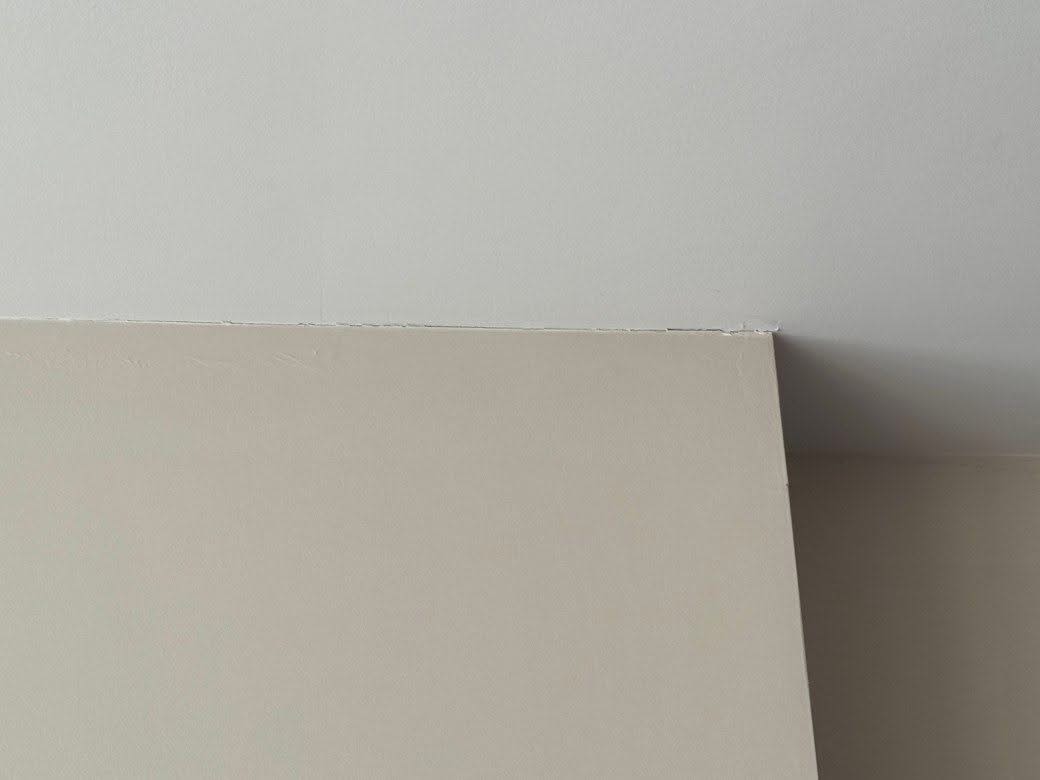

De aanbouwwanden waren uitgevoerd in houtskeletbouw; ook de plafondopbouw bevatte houten onderdelen. Gipsplaten en stucwerk vormden de zichtbare afwerking. De haarscheuren lagen vooral in de aansluitingen van verschillende bouwdelen.
Het rapport duidt deze scheuren als passend bij krimp en materiaalwerking, gecombineerd met een onvoldoende flexibele hoekaansluiting. De deskundigen beoordeelden ze als een esthetische tekortkoming en niet als aanwijzing voor een constructief zettingsprobleem. Het insnijden van aansluitingen en een passende flexibele afwerking worden als relevante aandachtspunten besproken; dergelijke maatregelen vormen geen garantie tegen iedere toekomstige haarscheur.
Ontwerpdetails en beoordeling van verantwoordelijkheden

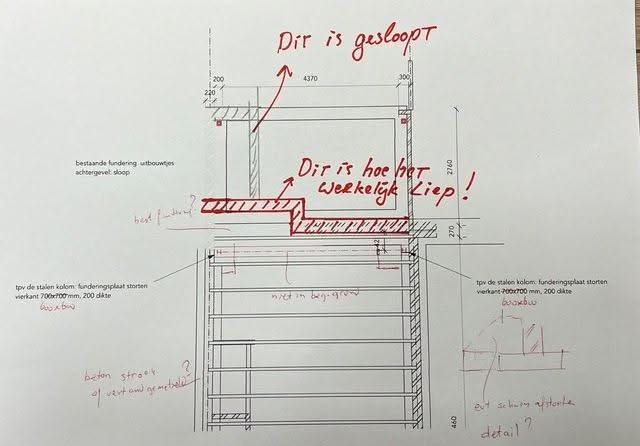

De funderingstekening was volgens de rapportage op onderdelen onvolledig en voor meerdere interpretaties vatbaar. Bij de bestaande achtergevel bleek bovendien een verspringing aanwezig. Het rapport bespreekt de communicatie hierover en de technische betekenis van het gekozen uitvoeringsdetail.
De publieksbeschrijving beperkt zich tot de bouwkundige bevindingen. De standpunten over opdrachtverdeling, waarschuwingen en aansprakelijkheid zijn dossiergebonden. Een technisch oordeel over het waargenomen schadepatroon is geen rechterlijke uitspraak.
Betekenis voor herstel en vervolg
Voor de vloer ligt het technische aandachtspunt bij de lokale overgang, de vlakheid van de ondergrond en de ondersteuning van de afwerkvloer. Alleen de zichtbare PVC-aftekening wegwerken zonder de onderliggende aansluiting te beoordelen, neemt het mechanisme niet vanzelf weg. Bij de stucscheuren vraagt de aansluitdetaillering een afzonderlijke beoordeling.
Deze casus laat zien waarom scheuren en een plaatselijke vloeraftekening niet automatisch één funderingsoorzaak hebben. Het combineren van uitvoeringsfoto’s, materiaalovergangen en schadeverdeling maakte een andere verklaring mogelijk dan de aanvankelijk veronderstelde zetting.
Dossierbeelden uit het expertiserapport
