Ernstige verzakking tijdens de aanleg van een kelder
Aanleiding en onderzoeksvraag
Tijdens de aanleg van een kelder naast een bestaande woning ontstonden scheuren en een snel toenemende verzakking. Bij een hoekpunt liep de gemeten zakking in korte tijd op tot meer dan tien centimeter. Noodmaatregelen waren nodig om de bestaande constructie tijdelijk te ondersteunen.
De centrale vraag was welk mechanisme de grote zakking kon verklaren. In het geschil werd onder meer gewezen op het inbrengen van damwanden, de afstand tot de bestaande woning, de uitvoering van funderingspalen en de werking van de bemaling. De expertise moest deze mogelijkheden toetsen aan de werkelijke funderingsdiepten, de uitvoeringsvolgorde en de meetgegevens.
De casus is gebaseerd op een bouwkundige expertise, een geotechnische en geohydrologische analyse en een overzicht van noodvoorzieningen en herstel. Het betreft een technische beoordeling van een specifiek dossier.
Onderzoek en werkwijze
Bestaande constructie en bouwkuip

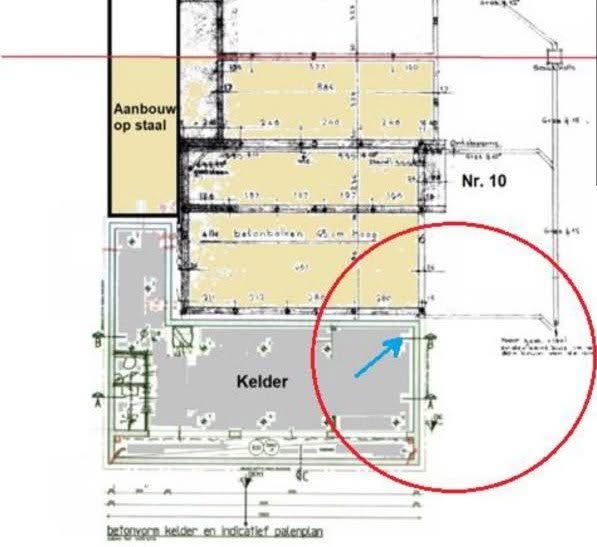

De bestaande woning was gefundeerd op houten palen met betonnen oplangers. Een oudere aanbouw had daarentegen een ondiepe fundering. Dat verschil was essentieel: een invloed op de ondiepe bodem is niet zonder meer gelijk aan een verlies van draagkracht bij de dieper gelegen paalpunten.

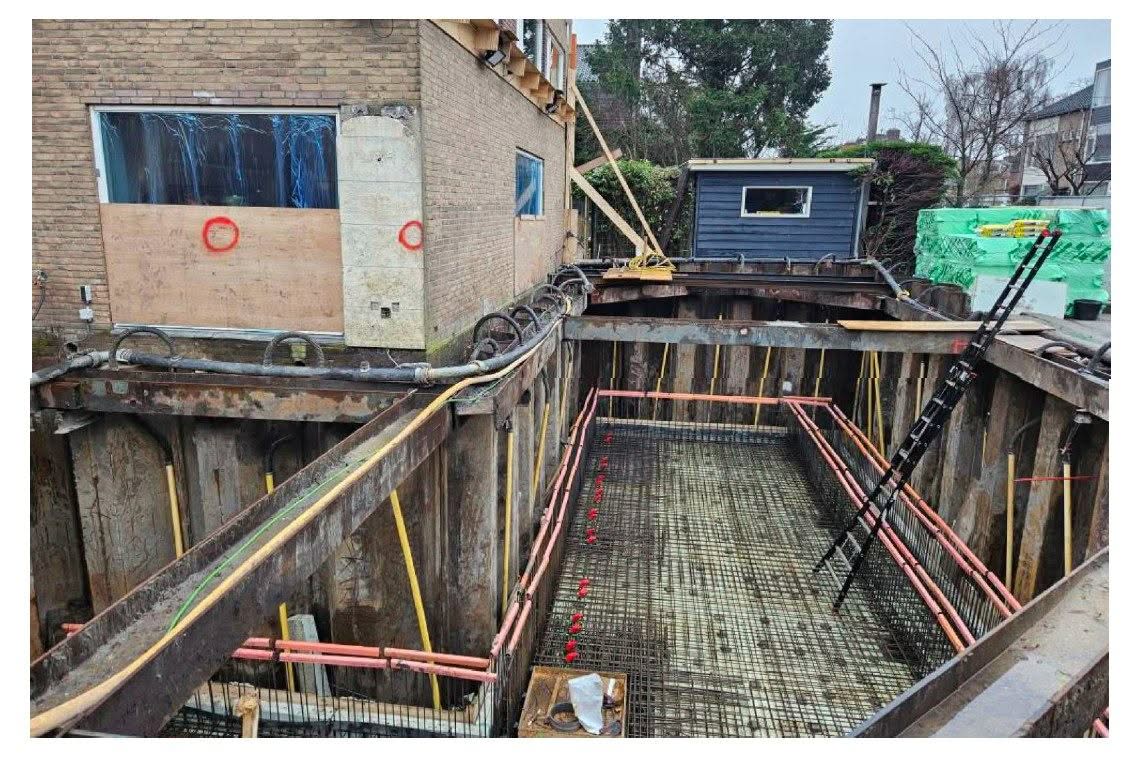

Voor de kelder waren damwanden, een ontgraving en een bemalingssysteem ontworpen. De deskundigen bestudeerden constructieberekeningen, het damwand- en bemalingsadvies, het funderingsadvies, uitvoeringsinformatie, correspondentie, historische funderingsgegevens en de beschikbare monitoring. Een geotechnisch specialist beoordeelde afzonderlijk de samenhang tussen waterdruk, grondverlies en funderingsgedrag.
Reconstructie van de uitvoering
Volgens de dossierchronologie werd tijdens de uitvoering circa drie meter diep ontgraven. De vereiste verlaging van de waterspanning werd niet aantoonbaar stabiel bereikt; in de bouwkuip ontstonden herhaaldelijk wellen. Het graafwerk werd onderbroken. Later zijn in deze situatie ook grondverdringende funderingspalen aangebracht.
Tijdens de uitvoering werden scheuren gemeld. Vervolgens ontstond bij een filter, nabij de hoek met de grootste gemeten zakking, een zandvoerende wel. Volgens de uitvoeringsinformatie ging deze na herhaalde afdichtingspogingen opnieuw open en kon zij pas na ongeveer drie dagen definitief worden gedicht. De analyse betrekt die verklaringen bij de overige stukken en metingen.
Hoogtemetingen en peilbuizen
De hoogtemetingen lieten zien dat de zakking op het maatgevende hoekpunt in korte tijd toenam van enkele centimeters tot ruim tien centimeter. Na de noodmaatregelen volgde stabilisatie. Deze waarden gelden voor één meetpositie en vormen geen uniforme zakking van het gehele gebouw.
Naast de hoogtemetingen zijn peilbuisgegevens beoordeeld. Een diepe peilbuis binnen de bouwkuip registreerde pas in een latere uitvoeringsfase. Voor de eerdere kritieke fase is daarom ook gekeken naar peilbuizen rondom de bouwkuip en de correspondentie over de bemaling. De geotechnische analyse bevat een controleberekening van de benodigde waterspanningsverlaging voor de tussentijdse ontgravingsdiepte.
Bevindingen en aandachtspunten
Zandverlies als belangrijkste schademechanisme
De geotechnische analyse wijst zandvoerende wellen in de ontgraven bouwkuip aan als de meest waarschijnlijke hoofdverklaring voor de grote zakking. Wanneer water zand uit het draagkrachtige pakket en vooral onder een paalpunt meeneemt, kan de ondersteuning van de bestaande paalfundering afnemen. Dat mechanisme paste volgens de analyse bij de snelheid, omvang en plaats van de schade.
Het dossier beschrijft meegestroomd diep grijs zand in de bouwkuip en een zettingstrog in het maaiveld rond de zwaarst getroffen hoek. Deze waarnemingen ondersteunden de beoordeling dat niet alleen een oppervlakkige afwerkingsbeweging aan de orde was.
Beheersing van de waterdruk
Volgens de specialistische beoordeling waren de waterdrukken in het diepe zand en mogelijk ook in een tussenzandlaag tijdens de uitvoering onvoldoende bewaakt en beheerst. De analyse stelt dat in de kritieke ontgravingsfase een stabiele verlaging met de korte filters zeer onwaarschijnlijk was. Na het aanbrengen van diepere filters trad wel een duidelijke verlaging op.
De manier waarop filters zijn aangebracht en afgedicht kan potentiële waterwegen hebben beïnvloed. Ook grondverdringend installeren van palen kan in een al kwetsbare situatie de waterspanning verder verhogen. De afzonderlijke bijdrage van die handelingen kon in het onderzoek niet worden gekwantificeerd.
Betekenis van de damwanden en funderingsdiepte

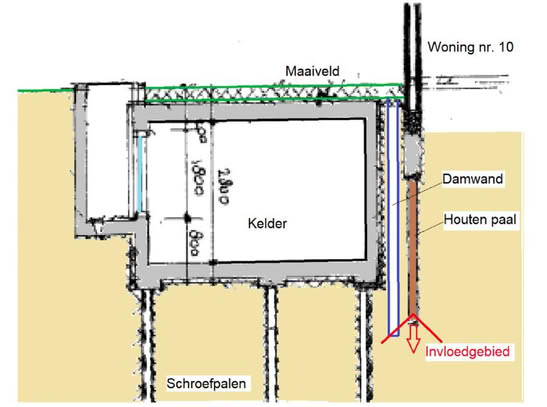

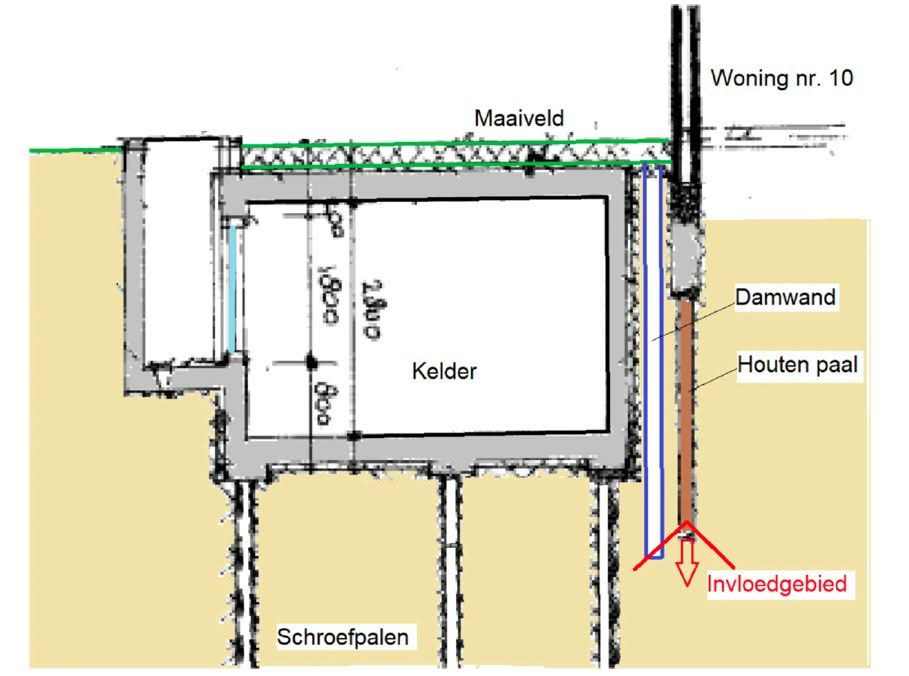

Een eerdere verklaring legde de nadruk op het inbrengen en vervormen van damwanden vlak naast de bestaande fundering. De contra-expertise toetste die uitleg aan de diepte van de damwand en de dieper gelegen paalpunten. De geotechnische analyse verwachtte dat de directe invloed van damwandinstallatie en bouwkuipvervorming bij deze opbouw beperkt was en niet bepalend voor de grote zakking.
Dat oordeel is gekoppeld aan de onderzochte funderingsgeometrie en grondlagen. Het is geen algemene uitspraak dat damwandwerk nabij bestaande palen zonder risico kan worden uitgevoerd.
Noodvoorzieningen en herstelvolgorde
De stukken beschrijven tijdelijke stalen ondersteuning, extra palen en consoles, vijzels en het opnieuw ondersteunen van bestaande bouwdelen. De hoogtemetingen laten vervolgens stabilisatie van de zetting zien. Tijdelijke bereddering en definitief schadeherstel zijn in de begroting afzonderlijk onderscheiden.
De herstelopgave omvatte niet alleen scheuren en afwerkingen, maar ook constructieve ondersteuning, het herstel van de woning en de uitbouw en schade aan een aangrenzend bouwdeel. Een verantwoord herstel vraagt controle van de draagkracht en stabiliteit voordat de afbouw wordt hersteld.
Kostenomvang en reikwijdte
De totale geraamde kostenomvang bedraagt circa € 625.000 exclusief btw. Dit totaal omvat noodvoorzieningen, bereddering en herstel van de woning, uitbouw en een aangrenzend bouwdeel.
Dit dossierbedrag bevat een combinatie van uitgevoerde werkzaamheden en begrotingen voor vervolgwerk. Het mag niet worden gelezen als uitsluitend nog uit te voeren herstel of als een algemene prijs voor funderingsschade. De expertise vermeldt een globale en steekproefsgewijze beoordeling van de begroting, geen controle van iedere afzonderlijke uitvoeringspost.
Wat deze casus laat zien
Bij kelderbouw bepalen waterdruk, bodemopbouw, funderingsniveau en uitvoeringsfasering gezamenlijk het risico voor de bestaande bebouwing. Het herhaald optreden van wellen en het uitblijven van de vereiste waterspanningsverlaging waren in deze casus belangrijke signalen. De analyse laat zien waarom meetgegevens tijdig aan concrete stop- en ingrijpcriteria moeten worden gekoppeld.
De conclusies beschrijven het meest waarschijnlijke technische mechanisme op basis van de beschikbare stukken. Niet alle uitvoeringsdetails konden achteraf worden vastgesteld en de bijdrage van afzonderlijke handelingen bleef deels onzeker. De publieksbeschrijving bevat geen zelfstandig juridisch oordeel over aansprakelijkheid.
Dossierbeelden uit de rapportages
