Praktijkcasus: Onvlakheid en afwerkingsgebreken in een PVC-vloer
Na het leggen van een visgraat-PVC-vloer ontstond discussie over golven, hoogteverschillen, beweging onder belasting en de afwerking van randen en een kruipruimteluik. Schippers Bouwconsult onderzocht de vloer en de voorbereiding van de ondergrond. Aanvullende metingen en hoor en wederhoor kunnen de technische beoordeling verder onderbouwen.
Aanleiding en onderzoeksvraag
Aanleiding en onderzoeksvragen
De opdracht omvatte het voorbereiden van de ondergrond en het leveren en leggen van een zwevende rigid-click-PVC-vloer met plinten. Vóór de werkzaamheden lagen in keuken en hal tegels en in andere delen van de woning een houten vloerafwerking. De verschillende vloerzones moesten geschikt worden gemaakt voor één aansluitende vloerafwerking. Volgens de offerte ging het om circa 45 m².
Na uitvoering werden plaatselijke verheffingen, kuilen, verende vloerdelen, open naden en onregelmatige plintaansluitingen gemeld. De onderzoeksvragen betroffen de geschiktheid van de ondergrond, de oorzaak van de beweging en de vraag of lokaal bijwerken nog een duurzame hersteloplossing was.
Onderzoek en werkwijze
Onderzoeksaanpak
Er vond een inspectie plaats, waarbij zowel de opdrachtgever als vertegenwoordigers van het vloerenbedrijf aanwezig waren. De deskundige bestudeerde daarnaast de offerte, de tijdlijn, correspondentie, uitvoeringsfoto’s, inspectiefoto’s, videomateriaal en de product- en leginstructies van het toegepaste vloersysteem.
De controle omvatte het vloerbeeld, naden, plinten, de aansluiting bij de keuken en het kruipruimteluik. Waterpascontroles en foto- en videomateriaal zijn gebruikt om hellingen en plaatselijke afwijkingen te onderzoeken. Er is geen volledig gekalibreerd meetraster uitgevoerd en de gebruikte waterpassen zijn niet als gekalibreerd meetinstrument geverifieerd. De vloer is niet destructief geopend.
Bevindingen en aandachtspunten
Wat ter plaatse werd vastgesteld

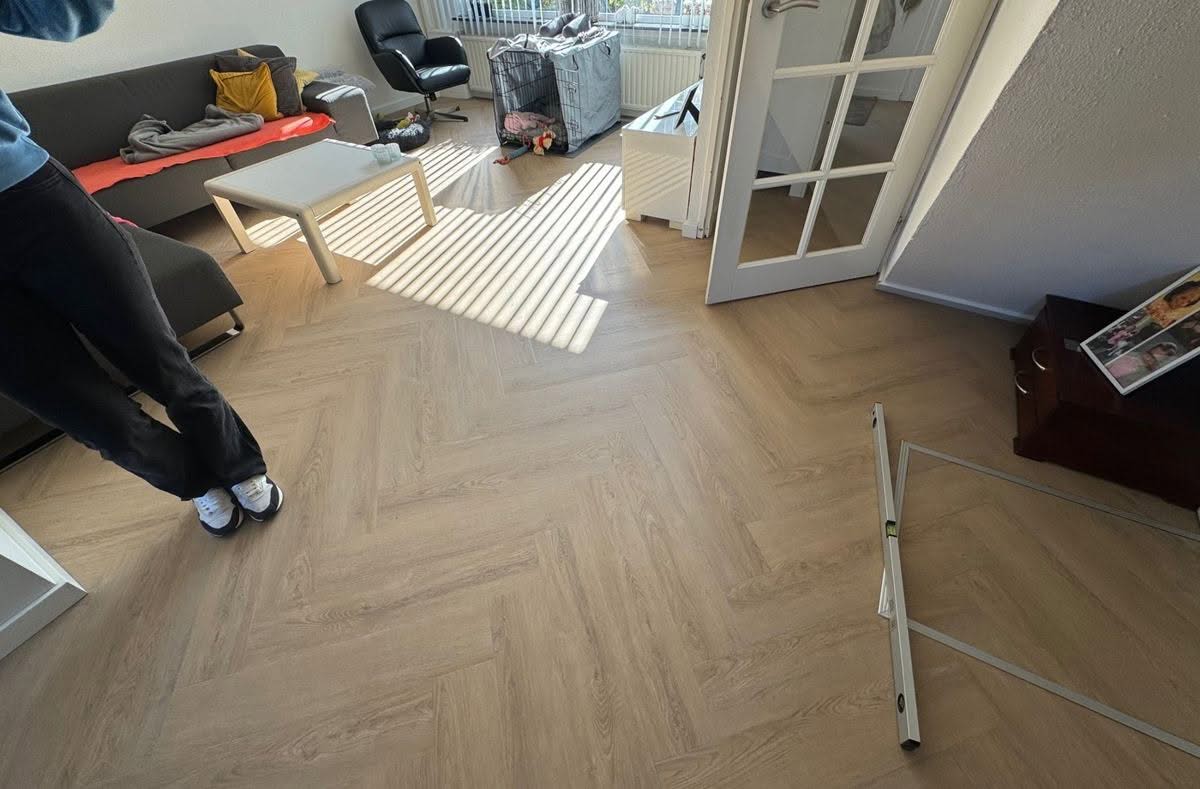

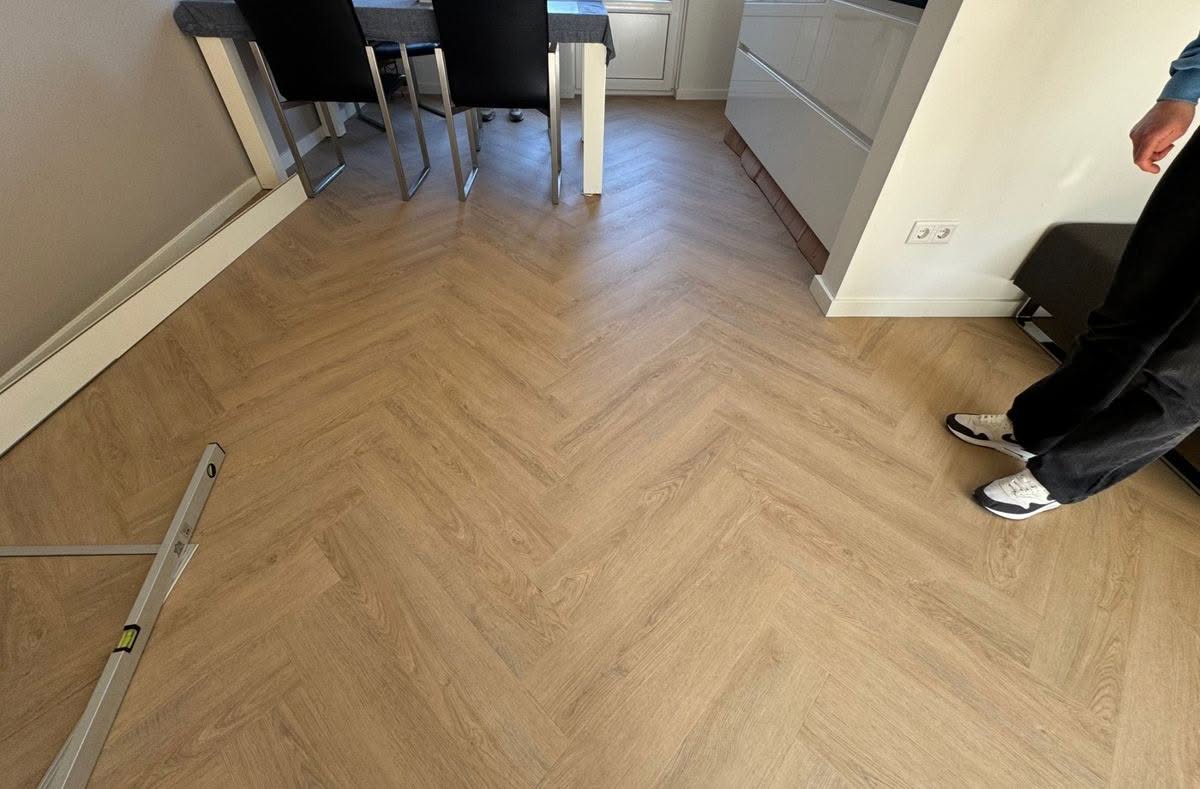

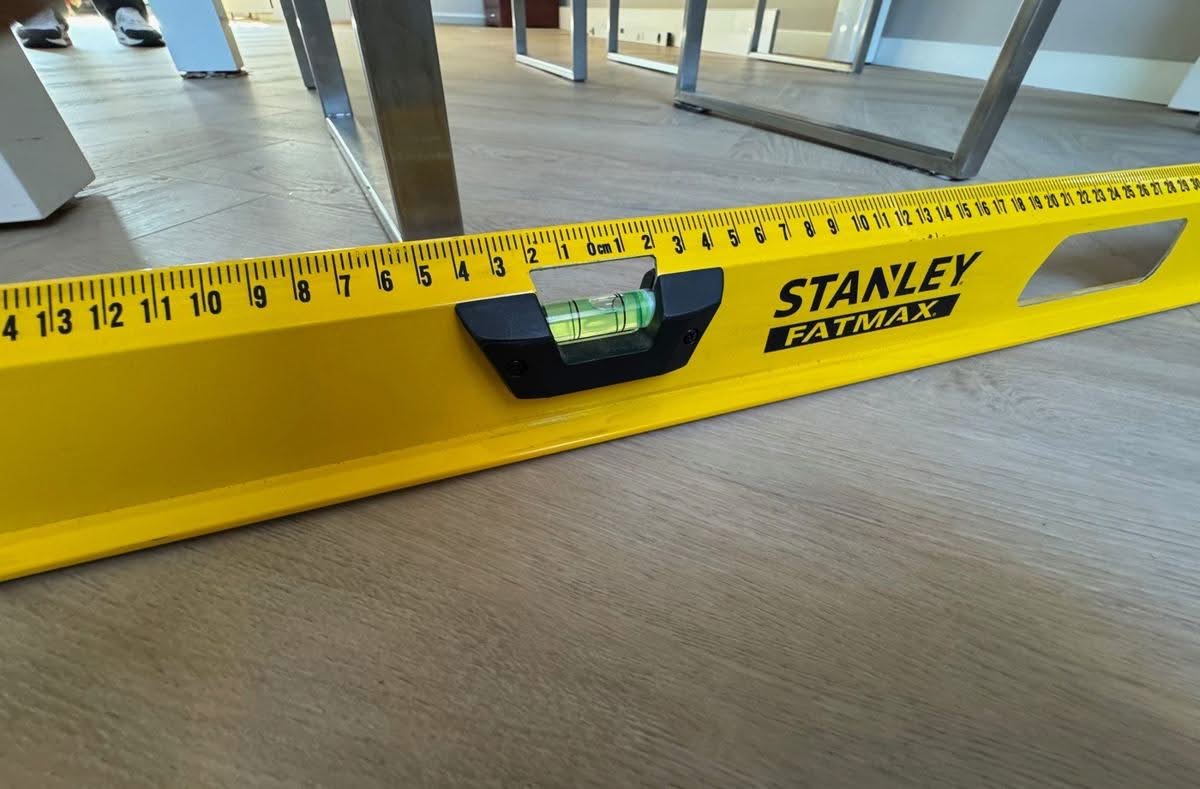

Op meerdere inspectiefoto’s wijkt de libelstand van de waterpas af. Het rapport beschrijft vooral afwijkingen verder in de woonkamer en nabij de keuken, terwijl in de hal nagenoeg geen scheefstand is vastgesteld. Deze controles ondersteunen de aanwezigheid van hellingen of plaatselijke vervorming. Zij vormen geen gekalibreerde vlakheidsmeting en bevestigen niet zelfstandig de door de opdrachtgever genoemde millimeterafwijking. Voor een exacte omvang is aanvullend meten nodig.

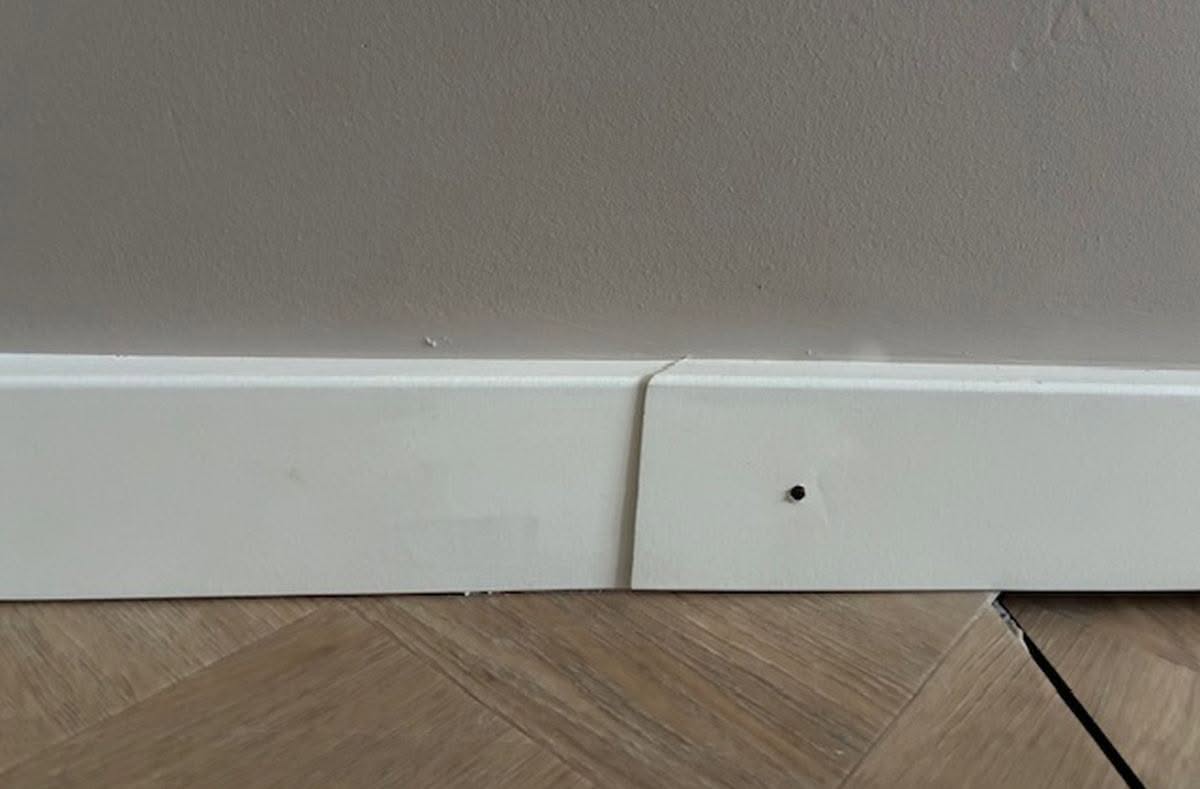

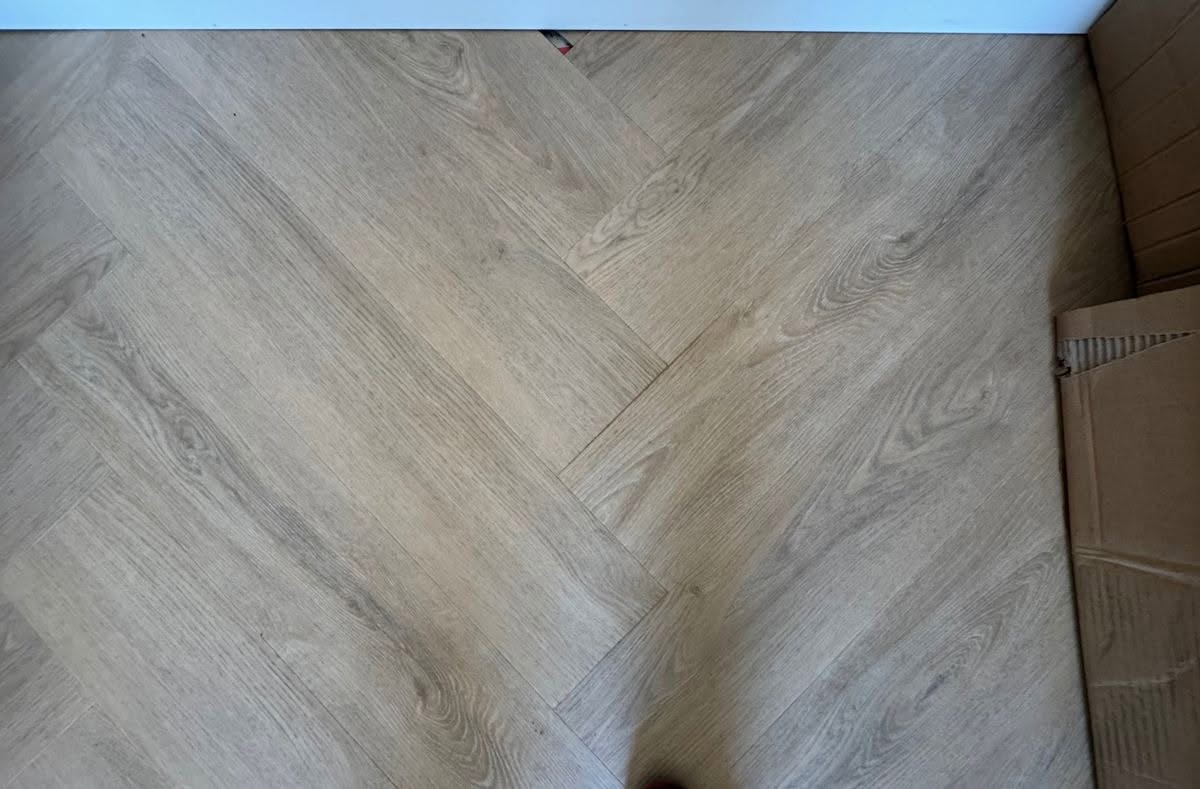

Verder beschrijft het dossier open of versprongen plintnaden, zichtbare bevestigingspunten, wisselende aansluitingen tussen plint en vloer en open verbindingen tussen vloerdelen. Bij een plint was een zone zichtbaar waar de vloerafwerking ontbrak of te kort eindigde. Het opvullen van zo’n ontbrekend vloerdeel met alleen kit geldt in de rapportage niet als volwaardig herstel.
Hoogteverloop is iets anders dan lokale vlakheid
Tijdens de inspectie werd gesproken over een algemeen niveauverschil van circa 20 mm tussen het voorste en achterste deel van de woning. De rapportage maakt onderscheid tussen een geleidelijke helling en lokale golven of kuilen. Een vloer kan over een grotere afstand aflopen en toch lokaal vlak zijn. Andersom kan een gemiddeld horizontale vloer plaatselijk onvoldoende ondersteuning bieden.
Voor het onderzochte zwevende kliksysteem is vooral een harde, vlakke en gelijkmatig dragende ondergrond van belang. De mededeling dat een hoogteverschil niet kon worden geëgaliseerd, vormt zonder hoogteplan, materiaalkeuze en maatvoering geen technische onderbouwing voor het laten bestaan van plaatselijke onvlakheden.
Beoordeling van de ondergrond en plaatselijke opvulling

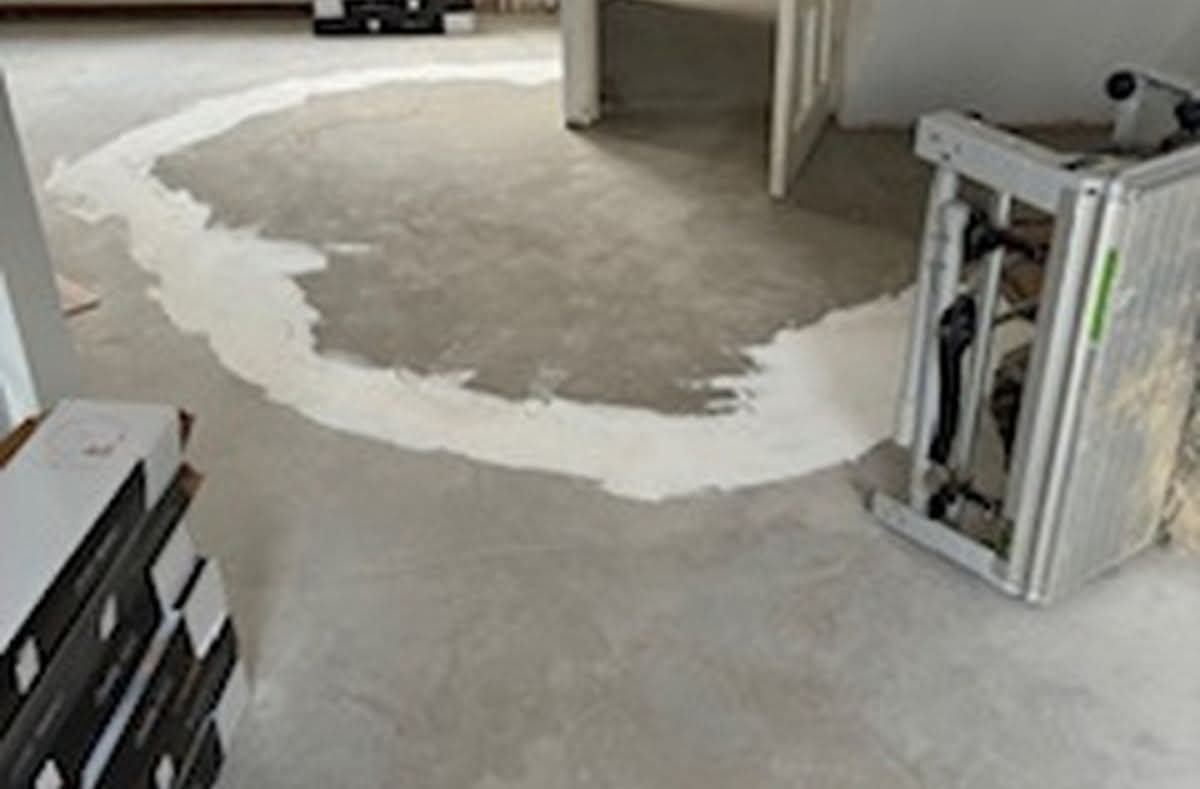

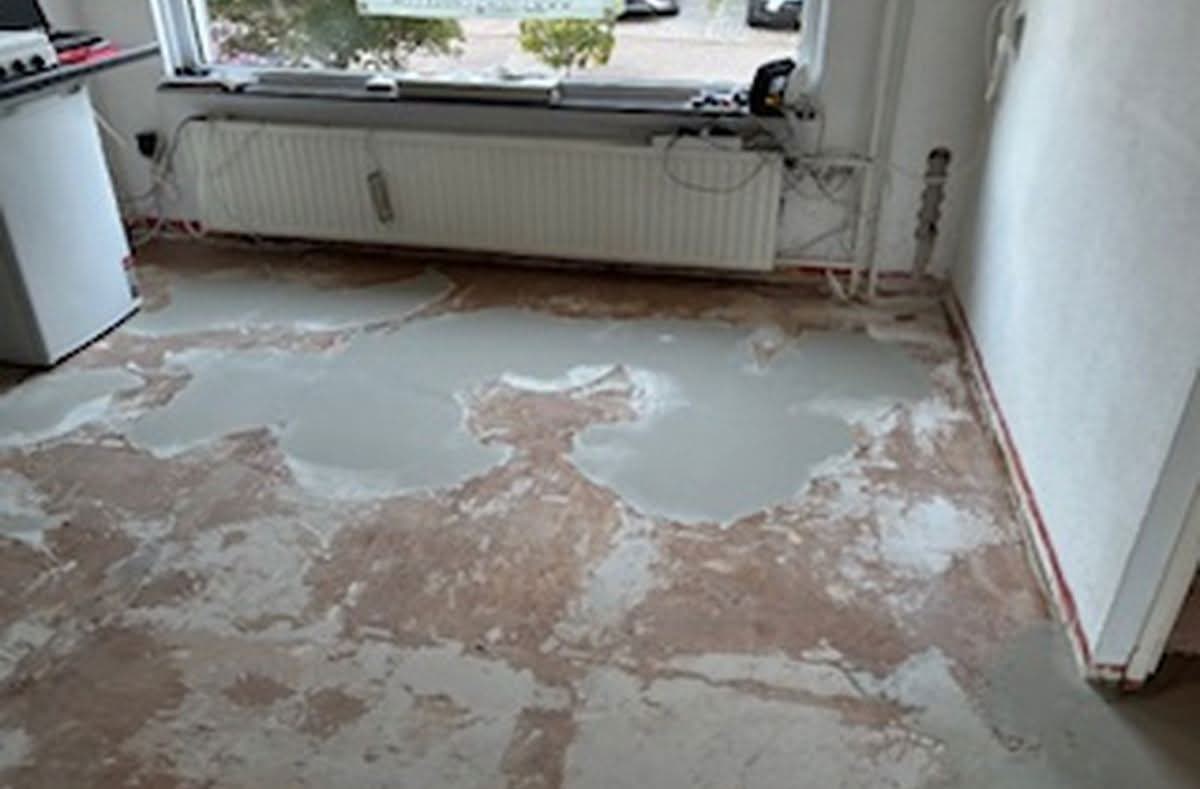

Uitvoeringsfoto’s tonen verspreide egalisatie- en reparatiezones. Een gedocumenteerd meetraster of oplevermeting waarmee vóór het leggen de volledige ondergrond geschikt is bevonden, ontbreekt in het dossier. In samenhang met de vroege klachten, de indicatieve controles en de beweging acht de deskundige het met hoge waarschijnlijkheid aannemelijk dat de ondergrond niet overal voldoende vlak en uniform dragend was voorbereid.
Volgens de opdrachtgever zouden tijdens herstel losse vloerstroken zijn opgenomen en plaatselijk met karton of isolatie- en ondervloermateriaal zijn ondersteund. De rapportage behandelt dit als een verklaring die bij gerichte opening moet worden gecontroleerd. Het materiaal, de dikte, de drukvastheid en de precieze locaties waren niet volledig vastgesteld. Zulke plaatselijke pakkingen kunnen, indien aanwezig, een wisselende ondersteuning en extra belasting op klikverbindingen veroorzaken.
Acclimatisatie en bewegingsruimte
Het rapport vergelijkt de uitvoering met de in het dossier opgenomen leginstructie. Die verlangt onder meer acclimatisatie gedurende minimaal 48 uur in de ruimte waar de vloer wordt gelegd. Opslag elders op kamertemperatuur toont niet aan dat aan deze voorwaarde is voldaan. Registraties van de acclimatisatie en de temperatuurcondities waren niet beschikbaar.
Ook de vrije ruimte langs wanden, de ondervloer en de onderbrekingen bij doorgangen zijn relevante controlepunten. Door de aanwezige plinten en keuken kon de randruimte niet overal worden gemeten. Beknelling is in deze casus daarom niet bewezen, maar evenmin volledig uitgesloten. De vloer is bedoeld als zwevend systeem; beweging wordt hier niet beoordeeld als een gebrek aan lijmhechting.
Kruipruimteluik en aansluitdetails

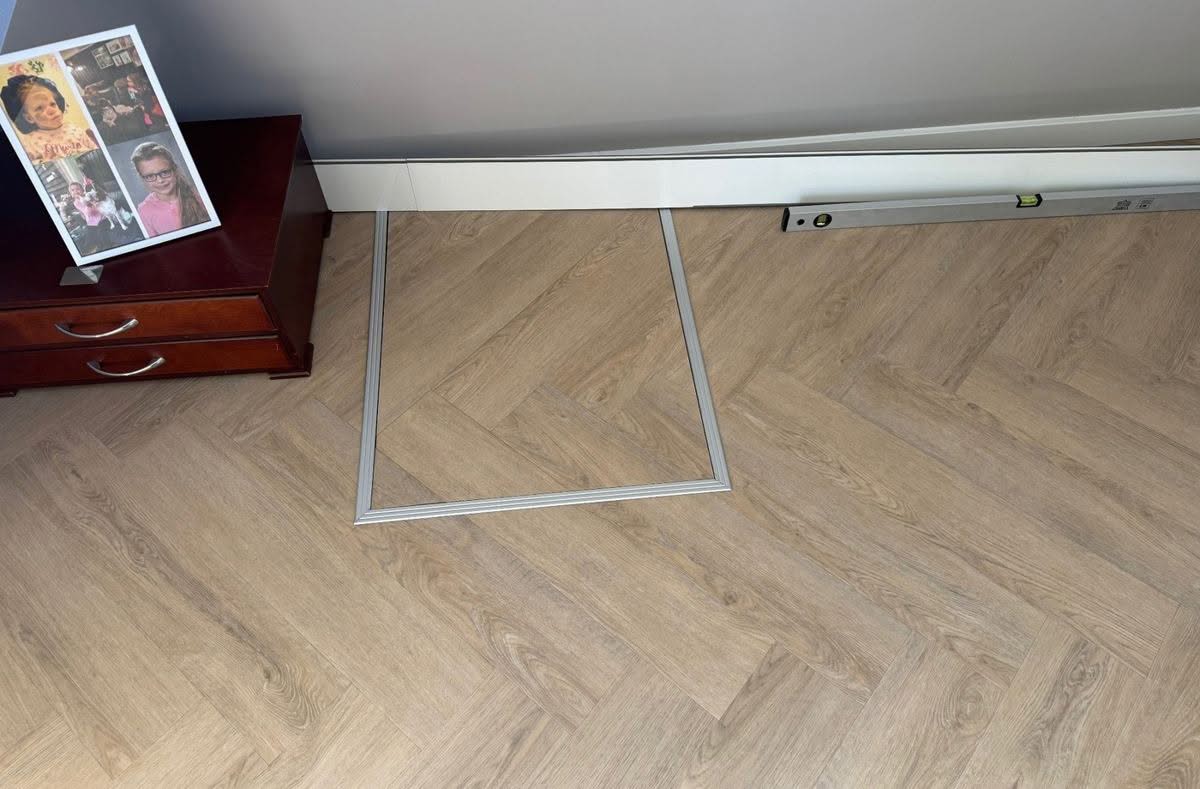

Bij het kruipruimteluik werden ongelijkmatige naden en onregelmatige profielaansluitingen beschreven. Een daarvoor bestemde bedieningsvoorziening ontbrak. Plaatselijk sloten profielranden scherp of onregelmatig op elkaar aan. De bewoner meldde tocht en moeizaam openen. De isolatiewaarde is niet gekwantificeerd. Het luik en zijn aansluitingen vragen daarom een afzonderlijke herstelbeoordeling.
Bij de keuken waren verstelbare poten en open randzones zichtbaar. Eventuele verplaatsing of constructieve schade aan keukenonderdelen is niet vastgesteld. Voor die onderdelen kan afzonderlijke controle door een keukeninstallateur nodig zijn.
Voorlopige herstelrichting
Het rapport adviseert de herstelkeuze te baseren op gerichte opening en een controle van ondergrond en klikverbindingen. Gezien de verspreide klachten ligt het volledig opnemen van de bestaande vloerafwerking en integraal herstellen van de ondergrond het meest voor de hand. Welke vloerdelen herbruikbaar zijn, kan pas na opening worden bepaald. Plaatselijk onderstoppen vormt geen gelijkwaardig alternatief voor een vlakke, gelijkmatig dragende ondergrond.
Vooraf zijn een systematische vlakheidsmeting, gerichte opening en controle van de gebruikte ondervloer aangewezen. De benodigde egalisatiedikte en definitieve uitvoeringsomvang kunnen pas na opening betrouwbaar worden bepaald. De rapportage adviseert een gezamenlijke eindcontrole en schriftelijke vastlegging van het resultaat.
Indicatieve herstelkosten en onderzoeksgrenzen
Een onderbouwd totaalbedrag voor herstel is niet vastgesteld. Eerst moeten de noodzakelijke werkzaamheden, de toestand van de vloerdelen en de omvang van herstel aan ondergrond, luik en plinten worden bepaald.
Een gespecificeerde herstelbegroting vraagt om gemeten oppervlakken, de noodzakelijke egalisatiedikte, de staat van de klikverbindingen en de omvang van bijkomende werkzaamheden. Ook de definitieve opdracht, gebruikte producten en eerdere herstelhandelingen moeten nog worden aangevuld in het kader van hoor en wederhoor. Deze casus bevat geen definitief oordeel over aansprakelijkheid.
Wat deze casus laat zien
Een verzorgd patroon aan de bovenzijde zegt weinig over de ondersteuning van een zwevende vloer. Een bruikbaar onderzoek verbindt het klachtenverloop aan plaatselijke metingen, uitvoeringsbeelden en de eisen van het gekozen vloersysteem. Het onderscheid tussen helling, lokale onvlakheid en vering bepaalt welke controles nodig zijn en of plaatselijk herstel werkelijk volstaat.
