Trillingshinder en bouwkundige schade bij een woning langs een verkeersweg

Bewoners ervoeren trillingen bij zwaar verkeer en meldden scheuren in en aan hun woning. Schippers Bouwconsult combineerde een schadeopname, onderzoek naar de constructie en bodem en monitoring volgens SBR-A en SBR-B. Het onderzoek maakt uitdrukkelijk onderscheid tussen voelbare hinder en een technisch aantoonbare verklaring voor schade.

Aanleiding en onderzoeksvraag

Aanleiding en afbakening

De woning ligt op korte afstand van een verkeersweg en heeft een langgerekte plattegrond. Volgens de bewoners waren trillingen vooral op de houten verdieping merkbaar. Zij vermoedden een verband tussen het passerende verkeer en de ontwikkeling van scheuren.

De opdracht omvatte het vastleggen van het schadebeeld en het onderzoeken van de meest waarschijnlijke oorzaken. Een verkeerskundig onderzoek, verkeerstellingen en een geotechnisch onderzoek naar een eerder gemelde persrioollekkage maakten geen deel uit van de opdracht. Deze grenzen zijn van belang bij de uitleg van de uitkomsten.

Onderzoek en werkwijze

Bouwkundige opname en sensoren

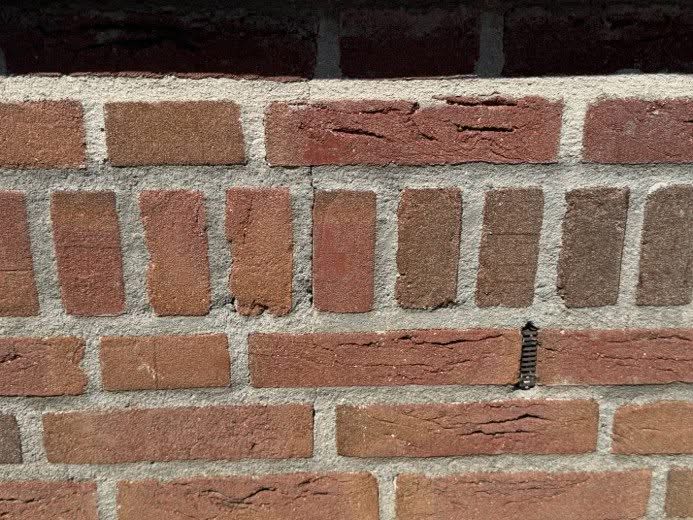

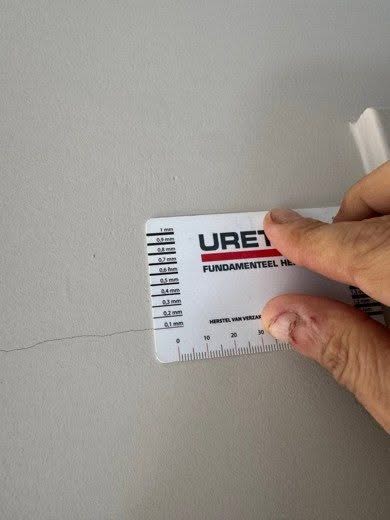

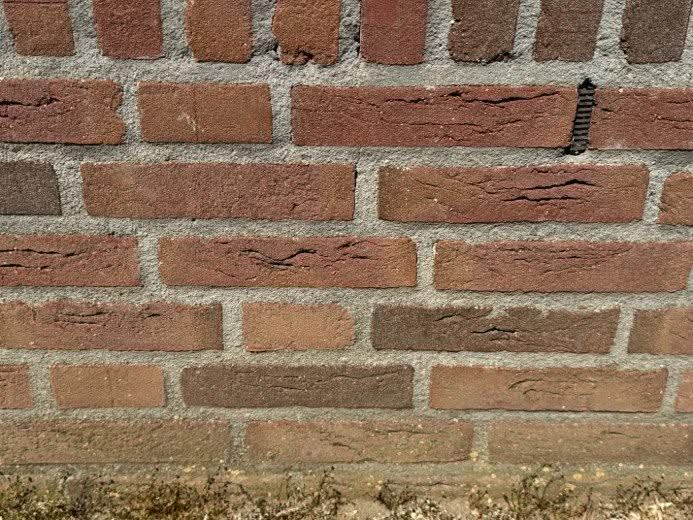

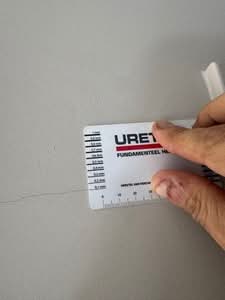

Tijdens de opname zijn scheuren in gevelvoegwerk, wanden, plafondaansluitingen en de afwerkvloer vastgelegd. Daarnaast is een gebroken ruit onderzocht. Drie SBR-A-sensoren werden aan de voorgevel geplaatst voor de beoordeling van de schadekans; een SBR-B-sensor in een slaapkamer registreerde de trillingen op de plek waar hinder werd ervaren.

De monitoring vond gedurende meerdere weken plaats. Er zijn meerdere passages van zwaar verkeer herkenbaar geregistreerd. De metingen zijn samen met de schadeverdeling, dossierstukken en constructieve informatie beoordeeld, niet als een op zichzelf staande test van iedere mogelijke schadeoorzaak.

Bevindingen en aandachtspunten

Schadekans en hinder zijn verschillende vragen

SBR-A en SBR-B hebben in het dossier verschillende functies. De eerste beoordeling betreft de kans op bouwkundige schade bij de geregistreerde belasting; de tweede betreft de invloed van trillingen op personen. Dat bewoners trillingen voelen, betekent daarom niet automatisch dat die belasting het aangetroffen schadebeeld verklaart.

De geregistreerde verkeersgerelateerde belasting bleef in de onderzochte periode onder de voor het object gehanteerde SBR-A-beoordelingswaarden. De deskundige vond in die meetgegevens geen toereikende technische onderbouwing om de geregistreerde verkeerstrillingen als primaire schadeoorzaak aan te merken.

Controle van afzonderlijke pieken

Een registratie van circa 2,6 mm/s op één gevelsensor is afzonderlijk onderzocht. Op de twee andere gelijktijdig actieve sensoren was op dat moment geen overeenkomstige respons zichtbaar. Op basis van dat ontbreken van samenhang is de piek in het rapport niet toegeschreven aan passerend wegverkeer. De precieze bron kon niet worden vastgesteld.

Ook bij de hinderregistratie zijn gebeurtenissen vergeleken met de gevelmetingen. De rapportage schrijft een afzonderlijke overschrijding niet aan verkeer toe. Dit laat zien waarom een piekwaarde zonder controle van tijdstip, bron en samenhang een onvolledig beeld kan geven.

Representativiteit van de verkeerssituatie

Volgens de bewoners waren tijdens de meetperiode bepaalde agrarische transporten afwezig of tijdelijk omgeleid. Dat is als verklaring in het dossier opgenomen, maar niet met verkeerstellingen of objectieve historische verkeersgegevens geverifieerd. Daardoor kon niet worden vastgesteld hoe representatief de verkeersintensiteit was.

De uitkomst geldt daarom voor de daadwerkelijk gemeten belasting en de onderzochte periode. Zij bewijst niet dat buiten die periode nooit een hogere belasting kan optreden. De gevoelde hinder is evenmin ontkend: de SBR-B-resultaten beschrijven waarneembare trillingen die overwegend als weinig tot matig hinderlijk zijn geduid.

Bodem, fundering en het schadepatroon

Het rapport onderzoekt ook de funderingswijze en de ondiepe bodem. Historische invloed van droge perioden en grondwaterveranderingen kon niet volledig worden uitgesloten. Tijdens het onderzoek zijn echter onvoldoende aanwijzingen gevonden dat actieve, voortgaande zetting de primaire verklaring vormde voor het aangetroffen schadebeeld.

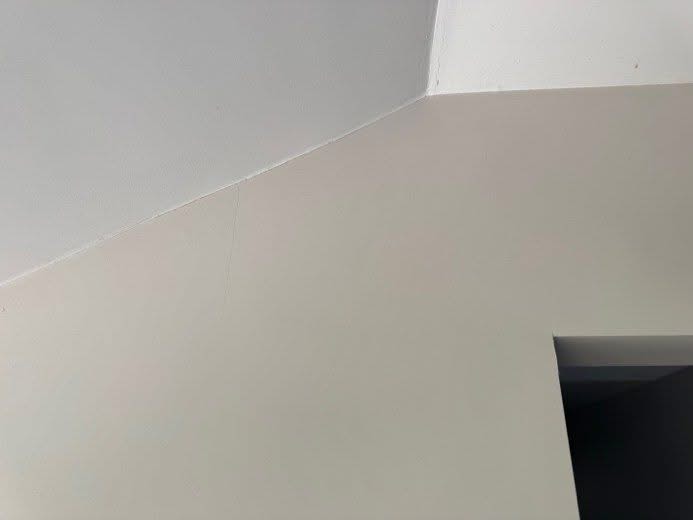

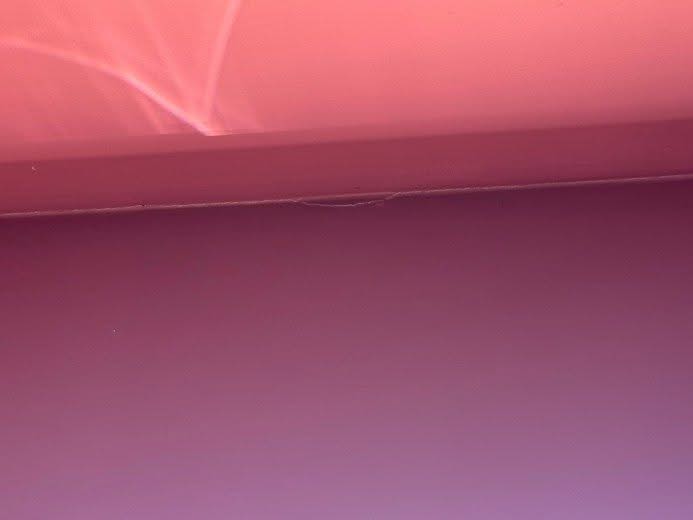

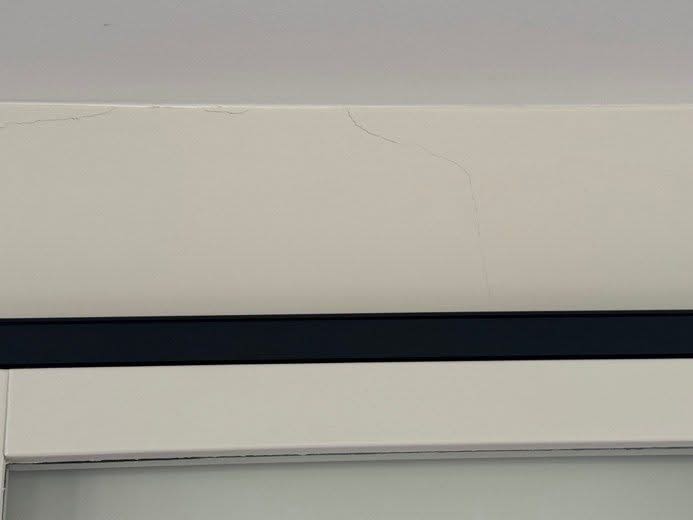

De scheuren concentreerden zich juist bij materiaalovergangen, plaatnaden, wand-plafondaansluitingen en gevelopeningen. Dat patroon sloot volgens de deskundige beter aan op materiaalwerking, krimp en spanningsopbouw dan op de geregistreerde verkeersbelasting.

Afzonderlijke beoordeling van de gebreken

Voor de scheuren in het stucwerk noemt de rapportage materiaalgebonden beweging en starre aansluitingen als belangrijke verklaringen. Bij de zandcementdekvloer gaat het om krimp en onvoldoende mogelijkheden om spanningen op te nemen. De lichte gevelscheuren zijn in verband gebracht met thermische werking en ontbrekende dilatatiemogelijkheden.

De glasbreuk is op vorm en verloop afzonderlijk beoordeeld. Volgens de deskundige paste die beter bij een thermisch geïnitieerde breuk dan bij een plotselinge belasting door verkeer. Niet alle gebreken zijn dus aan één mechanisme toegeschreven.

Herstelrichting en indicatieve kosten

Het rapport acht plaatselijk herstel mogelijk. Voor binnenafwerkingen worden passende scheurreparaties en flexibele aansluitingen besproken. Bij het gevelmetselwerk richt het advies zich op het opnemen van beweging, met technisch ontworpen dilataties en aansluitend voeg- en scheurherstel.

De totale indicatieve herstelraming bedraagt circa € 8.000 inclusief btw voor binnenafwerkingen, afwerkvloer en gevelherstel. Dit is een raming uit het onderzoek, geen actuele offerte. De definitieve methode en omvang hangen af van de concrete uitvoeringsdetails.

Wat het onderzoek wel en niet vaststelt

De schade was volgens het rapport overwegend beperkt en esthetisch van karakter; bij de inspectie zijn geen kenmerken van een acuut constructief veiligheidsrisico beschreven. Dat oordeel hoort bij het onderzochte object en moment en is geen algemene garantie voor woningen langs verkeerswegen.

Deze casus laat zien dat een serieus ervaren hinderprobleem en bouwkundige schade naast elkaar kunnen bestaan zonder dat daarmee hun causale verband vaststaat. Een verantwoord oordeel vraagt om metingen, broncontrole, een analyse van het schadepatroon en een duidelijke afbakening in tijd.
